為貫徹《中華人民共和國環境保護法》《中華人民共和國大氣污染防治法》，推動大氣污染防治領域技術進步，滿足污染治理對先進技術的需求，生態環境部編制并發布了2018年《國家先進污染防治技術目錄(大氣污染防治領域)》(生態環境部公告2018年第76號)(簡稱《目錄》)。
在生態環境部指導下，中國環境保護產業協會具體承擔《目錄》的項目篩選和編制工作。為便于各相關方使用《目錄》，我會配套編制了《目錄》典型應用案例，將陸續在微信平臺上發布。所有案例均來自目錄入選項目的申報材料，案例內容經業主單位和申報單位蓋章確認。
技術概要
工藝路線

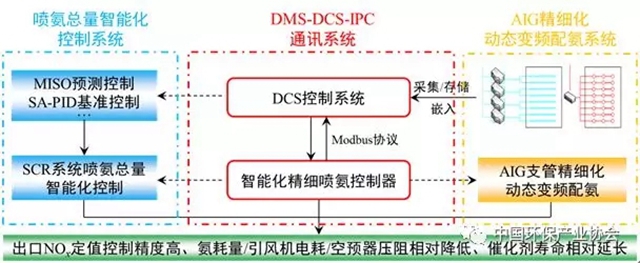

采用預測控制技術提前預測入口NOx濃度等關鍵參數，耦合運行數據智能預測矯正等控制策略實現SCR系統噴氨總量?jī)?yōu)化控制；根據運行數據解析噴氨格柵前煙氣流動、NOx濃度分布時空變化實現噴氨自動調控，使噴氨格柵前煙道截面內氨與NOx實現更優匹配。
主要技術指標
出口NOx濃度平均波動偏差降低30%，氨消耗量降低10%左右。
技術特點
實現精準噴氨，減少了氨逃逸。
適用范圍
燃煤電廠SCR脫硝系統。
經典案例
案例名稱
大唐烏沙山電廠SCR系統智能化噴氨控制技術應用項目
業主單位
浙江大唐天地環?？萍加邢薰?br />
案例概況
大唐烏沙山發電廠地處浙江省寧波市，位于象山港中部南岸的象山縣西周鎮的烏沙山西側，距離西周鎮約5km，距離象山縣縣城15km，距離寧波市約100km。裝機容量為4×600MW燃煤火力發電機，技術應用在#2機組SCR脫硝系統A側。#2機組為前后墻對沖鍋爐，SCR系統采用了分區控制式噴氨格柵，每個格柵前均有1個手動蝶閥，以實現噴氨總量的再分配。#2機組SCR系統智能化控制技術及應用依托大唐集團科技項目2016年6月完成投運應用，并穩定運行至今，目前項目已完成驗收。
工藝流程 采用預測控制技術提前預測入口NOx濃度等關鍵參數，耦合運行數據智能預測矯正等控制策略實現SCR系統噴氨總量?jī)?yōu)化控制；根據運行數據解析噴氨格柵前煙氣流動、NOx濃度分布時空變化實現噴氨自動調控，使噴氨格柵前煙道截面內氨與NOx實現更優匹配。
污染防治效果和達標情況
(1)從控制跟隨性及控制精度角度分析，烏沙山電廠#2機組變、定負荷工況下噴氨控制跟隨性好，超前控制效果好，噴氨閥門開度的作用時刻先于入口NOx濃度變動顯示時刻50s～80s左右，出口NOx濃度實測與設定值的偏差大致維持在±3mg/m3，基本在“貼線”運行，即使在NOx分析儀反吹校正期，受控制器吹灰預測矯正數據預處理模塊的積極影響仍可實現較高的控制精度，其控制特性遠優于廠方自有噴氨自動控制邏輯。

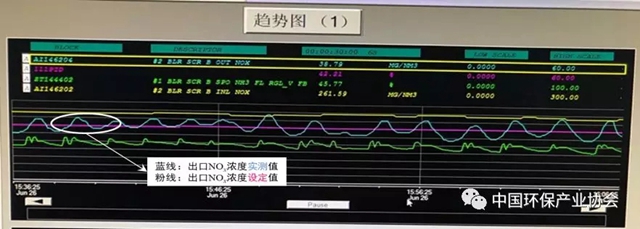

應用智能化噴氨優化技術的控制精度
廠方自有控制邏輯控制精度
(2)從大數據超前預判及前饋調控的角度分析，運行數據表明，受鍋爐組織燃燒端、制粉端多輸入單輸出大數據預測模型的積極影響，噴氨閥門開度的作用時刻先于入口NOx濃度變動顯示時刻50s～80s左右，有效克服了因濃度測量帶來的大遲滯效應；在入口NOx濃度的測量遲滯作用基本消除后，噴氨閥門開度與入口NOx濃度的變化趨勢較為相似，此時前饋效應較為顯著。
廠方自有控制邏輯應用下的控制精度
(3)基于無量綱氨耗率的節氨效果分析，智能化噴氨副控制器對AIG區域噴氨總量進行“動態分配”，優化氨氮混合比，節氨效果顯著，縱向?qū)Ρ缺砻魍哆\(yùn)后氨耗量比投運前降低約15.68%。
二次污染治理情況
無二次污染。
主要工藝運行和控制參數
噴氨總閥門開度調節范圍為5%～45%，鎖定噴氨格柵支管閥門開度調節范圍為40%～95%，共計鎖定11路關鍵AIG支管閥門，對應11套變頻噴氨自動調控邏輯。
投資費用
本工程依托科技項目開展，投資費用相對較低，約為200萬元。
運行費用
配套IPC功率約為500W，除產生少量電耗成本外無其他運行成本。
能源、資源節約和綜合利用情況
SCR系統智能化控制技術在大唐國際烏沙山發電有限責任公司投運后能夠?qū)崿F(xiàn)出口NOx濃度的高精度定值控制，綜合經濟效益約為139萬元/年。
申報單位：大唐環境產業集團股份有限公司
原標題：案例發布 | 燃煤電廠SCR系統智能噴氨技術典型應用案例
