旋轉式沸石吸附濃縮裝置技術要求
1 適用范圍
本標準規定了旋轉式沸石吸附濃縮裝置的基本要求、性能要求、檢驗方法、檢驗規則以及標志、包裝、運輸和貯存等。
本標準適用于治理含揮發性有機物廢氣的旋轉式沸石吸附濃縮裝置。
2 規范性引用文件
下列文件中的內容通過文中的規范性引用而構成本標準必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本標準；不注日期的引用文件，其最新版本(包括所有的修改單)適用于本標準。
GB/T 1031 產品幾何技術規范(GPS)表面結構輪廓法表面粗糙度參數及其數值
GB/T 5226.1 機械電氣安全機械電氣設備第1部分：通用技術條件
GB/T 8770 分子篩動態水吸附測定方法
GB/T 13306 標牌
GB/T 13384 機電產品包裝通用技術條件
GB/T 16157 固定污染源排氣中顆粒物測定和氣態污染物采樣方法
GB/T 28878.1 空間科學實驗轉動部件規范第1部分：設計總則
HG/T 20507 自動化儀表選型設計規范
HJ 38 固定污染源廢氣總烴、甲烷和非甲烷總烴的測定 氣相色譜法
HJ/T 386 環境保護產品技術要求工業廢氣吸附凈化裝置
HJ 732 固定污染源廢氣揮發性有機物的采樣氣袋法
HJ 734 固定污染源廢氣揮發性有機物的測定固相吸附-熱脫附/氣相色譜-質譜法
JB/T 5000.3 重型機械通用技術條件第3部分：焊接件
JB/T 5943 工程機械焊接件通用技術條件
JB/T 5945 工程機械裝配通用技術條件
3 術語和定義
下列術語和定義適用于本標準。
3.1 揮發性有機物volatile organic compounds,VOCs
參與大氣光化學反應的有機化合物，或者根據有關規定確定的有機化合物。
3.2 沸石zeolite
一類具有規整孔道結構的硅鋁酸鹽分子篩吸附材料，包括天然沸石和人工合成沸石。
3.3 沸石轉輪zeolite rotor
以沸石作為吸附劑，通過加工成型、拼裝而成的旋轉式吸附部件，通常分為轉盤式或轉筒式兩種。
3.4 旋轉式沸石吸附濃縮裝置zeoliterotary concentrator
由沸石轉輪、轉輪殼體及支撐框架、電機及傳動機構、進出口管道及保溫層等組成的具有吸附脫附濃縮功能的裝置。簡稱“濃縮裝置”。
3.5 表觀氣速superficial velocity
以轉輪相應通氣截面積和工況氣體流量計的氣流通過速度，單位m/s。
3.6 壓力損失pressure drop
氣流通過濃縮裝置的阻力，即進口與出口處平均全壓之差，單位Pa。
3.7 爆炸極限explosive limit
可燃?xì)怏w或蒸氣與空氣混合后能發生爆炸的濃度范圍。又稱爆炸濃度極限。
3.8 爆炸極限下限lower explosive limit
爆炸極限的最低濃度值。
3.9 凈化效率purification efficiency
經凈化裝置處理后去除的污染物的量與處理前的量之比，以百分?jǐn)?shù)表示。
3.10 濃縮倍率concentration ratio
濃縮裝置處理氣體體積流量與脫附氣體體積流量的比值。
4 基本要求
4.1適用條件
4.1.1濃縮裝置一般適用于風量大于5000m3/h、揮發性有機物濃度低于1500mg/m3的廢氣的治理。
4.1.2進入濃縮裝置的廢氣中顆粒物濃度不應超過1mg/m3。
4.1.3進入濃縮裝置的廢氣中不宜含有易聚合、易沉積、腐蝕性的組分。
4.1.4進入濃縮裝置的廢氣溫度不宜超過40°C。
4.1.5濃縮裝置內最高操作溫度不宜超過300 °C。
4.1.6 進入濃縮裝置的廢氣相對濕度不宜超過80%。
4.2 結構和材料
4.2.1根據沸石轉輪結構的不同，濃縮裝置可選擇轉盤式或轉筒式。
4.2.2沸石轉輪的材料應根據污染物的種類選取疏水性沸石或經過疏水化改性的沸石材料，同時應具有耐高溫及不燃特性。
4.2.3沸石轉輪應采用模塊化設計。
4.2.4沸石轉輪殼體根據實際工況可選用碳鋼板、不銹鋼板等。
4.2.5 沸石轉輪和殼體在各分區之間應采用密封材料進行密封，密封材料宜采用耐溫高于300°C的材料。
4.2.6濃縮裝置根據功能不同，通常劃分為吸附區、脫附區和冷卻區。如果沒有冷卻區即可達到凈化要求時，也可不設單獨的冷卻區。
4.2.7 濃縮裝置內電機應配置具有適當減速比的減速電機。
4.2.8 濃縮裝置內的傳動部分宜采用鏈傳動，利用鏈與鏈輪輪齒的嚙合來傳遞動力和運動。
4.2.9 濃縮裝置脫附區進出口管道、冷卻區出口管道應配置保溫層。
4.2.10 濃縮裝置內應設置可調節和測量轉速的裝置。
4.2.11 濃縮裝置各分區應設置符合HG/T 20507規定的溫度、壓力指示裝置。
4.2.12 濃縮裝置內置的傳動電機應采用防爆電機。
4.2.13 濃縮裝置安裝區域內應按規定設置消防設施。
4.3 制造、加工和裝配
4.3.1整機及部件的生產、制造、安裝應有規范的圖紙圖樣，并按規定進行加工制造。
4.3.2沸石轉輪表面應符合以下要求：
a)整個沸石轉輪的表面凹坑數量應≤3處，且表面凹坑最大尺寸應≤5mm；
b)外觀顏色應均勻一致，不應有明顯色差；
c)沸石轉輪表面光滑，粗糙度應符合GB/T 1031的要求。
4.3.3沸石轉輪尺寸應符合以下要求：
a)沸石轉輪直徑偏差應≤5mm；
b)每塊沸石轉輪塊體平面度應≤0.5mm，沸石轉輪整體平面度應≤1.0mm；
c)沸石轉輪封膠處寬度應控制在8——15mm。
4.3.4支撐框架應符合以下要求：
a)框架部分的尺寸公差應符合JB/T 5000.3規定的A級公差要求；
b)框架立柱的傾斜度應符合JB/T 5000.3規定的A級要求。
4.3.5裝配應符合以下要求：
a)沸石轉輪與框架周邊縫隙應控制在10——20mm；
b)端面跳動應≤5 mm；
c)殼體外觀應平整，無凸凹不平現象；
d)材料拼接處應采用連續焊進行接縫焊接；
e)緊固件裝配應符合JB/T5945的裝配要求；
f)濃縮裝置的焊縫應符合JB/T 5943的要求：有密封性要求的焊縫，不得有滲漏；
g)濃縮裝置各開、關、停等控制應靈敏可靠。
4.3.6濃縮裝置外觀
a)外表面應無明顯劃傷、銹斑和壓痕，表現光潔，噴涂層均勻，色調一致，無流痕、氣泡和剝落；
b)整機外觀應整齊、輪廓清楚，外露的機加工面及其需防銹的表面均應清理干凈，涂以防銹漆或防銹脂。
4.3.7 裝置的電氣設備設計、制造和電氣安全應符合GB/T 5226.1的要求。
4.3.8整機運轉
a)沸石轉輪運轉平穩，無異響；
b)端面跳動應符合4.3.5要求。
5 性能要求
5.1工藝參數
5.1.1濃縮裝置的沸石動態吸水率應小于10%。
5.1.2沸石轉輪轉速應可調節。
5.1.3沸石轉輪吸附區表觀氣速宜小于4.5 m/s。
5.2使用性能
5.2.1正常工況下，進氣揮發性有機物濃度≥100mg/m3時，濃縮裝置凈化效率應≥90%。
5.2.2濃縮裝置的濃縮倍率范圍宜為5——30倍。
5.2.3濃縮裝置吸附區、脫附區、冷卻區的壓力損失均應≤2000Pa。
5.2.4沸石轉輪濃縮后氣體的濃度不得超過爆炸下限的25%。
6 檢驗方法
6.1沸石轉輪表面采用直尺與塞尺相結合的方式測量沸石轉輪表面凹坑尺寸，采用目視方法查看轉輪凹坑數量、外觀顏色，是否滿足4.3.2的規定。
6.2沸石轉輪尺寸
采用以下方法測試沸石轉輪尺寸的各項指標是否符合4.3.3的要求：
a)沸石轉輪直徑差：采用分度值為1.00mm的卷尺測量轉輪的直徑差，至少測量三處，取其最大值和最小值，并計算其差值；
b)平面度：采用平尺與塞尺相結合的測量方法，在平尺測量中，通過模擬方法體現基準直線，而塞尺用于間隙間距的測量；
c)沸石轉輪封膠處寬度：采用平板尺測量。
6.3支撐框架
框架部分的尺寸公差及傾斜度根據JB/T 5000.3規定的A級公差要求測量。
6.4裝配
采用以下方法測量裝配的各項指標是否符合4.3.5的指標要求：
a)用百分表測量沸石轉輪的端面跳動；
b)采用目視的方法檢驗濃縮裝置外觀的殼體是否平整；
c)板材的焊接質量檢驗按照J(rèn)B/T 5943的方法進行；
d)緊固件的裝配質量檢驗按照J(rèn)B/T5945的方法進行；
e)濃縮裝置的焊縫質量檢驗按照J(rèn)B/T 5943的方法進行。
6.5濃縮裝置外觀
濃縮裝置外觀采用目視方法檢驗是否符合4.3.6的指標要求。
6.6 電氣安全
濃縮裝置的電氣設備設計、制造和電氣安全根據GB/T 5226.1的規定要求進行。
6.7整機運轉
整機運轉檢驗應符合以下要求：
a)開機時先電動測試，確認電機轉向是否與沸石轉輪標識指定方向一致(沸石轉輪是由脫附區向冷卻區旋轉)；
b)開機運行后，檢查鏈輪與鏈條是否存在嚙合不順暢的情況；如果出現嚙合困難和異常的震動，需要及時調整鏈條和傳動結構；
c)開動電機，鏈條帶動轉輪旋轉，用百分表(量程為10 mm，精度為0.1 mm)測量轉輪的端面跳動情況，端面跳動距離應符合4.3.4的規定，確保轉輪沿中軸線對稱運轉。
6.8性能要求
6.8.1動態吸水率
取沸石轉輪的邊角料進行研磨后全部過篩作為測試粉體，測試方法應符合GB/T8770的要求。6.8.2沸石轉輪轉速
沸石轉輪的轉速采用轉速儀測量，測試方法應符合GB/T 28878.1的要求。
6.8.3 凈化效率
凈化效率的測定應符合以下要求：
a)氣體濃度檢測按照HJ 38、HJ 734、HJ/T 386等規定的方法進行；采樣位置、采樣頻次、采樣時間的選擇和有關操作應符合GB/T 16157、HJ 732等的相關要求；
b)氣體流量按照GB/T 16157的要求，采用管道式風速儀進行多點測定，并進行溫度和濕度修正；

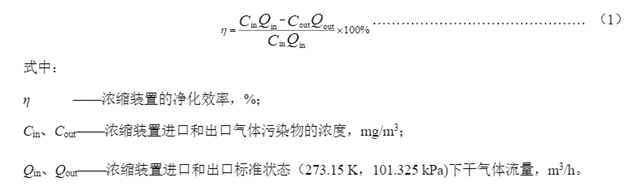

c)凈化效率按照公式(1)計算，公式如下：
6.8.4濃縮倍率

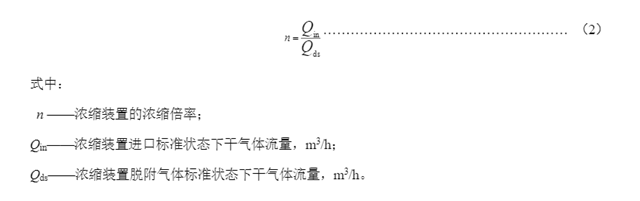

濃縮倍率按照公式(2)計算，公式如下：
6.8.5壓力損失
壓力測試方法，按照GB/T 16157的要求，分別測量進口與出口處平均全壓，計算差值。
7 檢驗規則
7.1檢驗分類
檢驗分為出廠檢驗和型式檢驗。
7.2出廠檢驗
7.2.1每套吸附濃縮裝置需經制造廠質量檢驗部門檢驗合格后方可出廠。出廠時應附有證明產品質量合格的文件和相應的材質證明。
7.2.2出廠檢驗項目見表1。
7.3型式檢驗
7.3.1當有下列情況之一時，應進行型式檢驗：
a)新產品鑒定投產前；
b)當產品結構、材料或生產工藝有重大改變時；
c)停產時間在半年以上又恢復生產時；
d)批量生產中的定期抽檢，每年至少進行一次；
e)出廠檢驗結果與上次型式檢驗有較大差異時；
f)用戶提出進行型式檢驗的要求時。
7.3.2型式檢驗的樣品應從出廠檢驗合格的產品中隨機抽取一套。
7.3.3型式檢驗項目見表1。
7.3.4產品經檢驗符合標準要求，則判定為合格。
7.3.5若抽檢樣品有不合格項，應加倍抽樣檢驗；若復檢結果全部合格，則判定型式檢驗合格；若仍有不合格，則判定型式檢驗不合格。
8 標志、包裝、運輸和貯存
8.1標志
外觀產品標識標牌應完整，符合GB/T 13306的要求，產品包裝上應注明以下信息：
a)產品名稱；
b)產品規格、型號；
c)電源類別；
d)本標準編號；
e)供方名稱、地址；
f)出廠日期；
g)防水、防摔標志
8.2包裝
產品包裝應符合GB/T 13384的要求，外包裝設計應該考慮防水、防碰撞，保證產品在運輸途中不受損傷。
8.3運輸
運輸途中嚴禁強烈震動，防止水或其他液體滲入。設備高度超過3.4m時，采用上下殼體分體運輸，現場組裝。
8.4貯存
產品應優先貯存于通風、干燥、無腐蝕的倉庫內。室外貯存時，裝置的法蘭和接口處用防雨膜纏繞并配備防雨篷布，以防雨淋，定期檢查。
