2021年3月31日，E20研究院副院長，“雙百跨越”污水處理標桿聯盟秘書處秘書長肖瓊在2021(第十九屆)水業戰略論壇上分享了“雙百跨越”污水處理標桿比選活動的背景與第一期比選結果，北京市市政工程設計研究總院有限公司原副總工程師、“雙百跨越”標桿污水處理聯盟污泥首席專家杭世珺以及中國人民大學教授、中國人民大學低碳水環境技術研究中心主任、“雙百跨越”標桿污水處理聯盟運營管理首席專家王洪臣針對此次比選活動進行了現場點評。
“雙百跨越”污水處理標桿比選活動背景與成果分享
第十九屆水業戰略論壇的“雙百之夜”專題活動上，首屆“雙百跨越”污水處理標桿比選活動結果揭曉，來自21個水務企業的40座污水廠榜上有名。聯盟秘書處秘書長肖瓊做了第一期比選的主題分享。
肖瓊介紹，評選結果從入圍區域評審的27家水務集團中上榜21家企業，并從64座入圍污水廠中產生40座標桿污水廠，其中A：B方陣運營的污水廠比例是3：2(備注：A方陣-環境(投資)運營集團 B方陣-區域環境綜合服務集團)。上榜的40座標桿污水廠分布在全國18個省的29個城市，70%分布在南方。入圍的64座污水廠平均投運年限11年，最早投運年限距今已63年。平均設計規模19萬立方米/日，2020年平均負荷率89%，A²O為主流工藝，排放標準全部達到一級A及以上標準。
肖瓊介紹了評選的細分榜單以及部分核心指標，其中，精細化和智慧化是水務行業目前升級的重要方向。
精細化比選出2個細分榜單，有19座污水廠入圍，上榜9座。其中，運營管理標桿污水廠在精細管理的成本控制和生產效果方面表現較優，而廠網一體化標桿污水廠在管網維護管理及進水水質水量管控方面表現突出。
成本分析對比
智慧化方面比選出4個細分榜單，32座污水廠入圍，上榜14座。其中，配備精準曝氣控制的污水廠數量最多，有18座。智慧化手段可以助力節約人力成本，64座污水廠單位人員配置的平均值為4人/萬噸，而智能值守標桿污水廠單位人員配置為1人/萬噸。
資源化方面比選出2個細分榜單，14座污水廠入圍，5座上榜。目前，行業現狀是城市污水在資源化利用上極小部分實現了商業化，這部分用戶多為工業企業、工業園區。入圍的污水廠中，再生水工業利用的最高價格接近6元/噸，平均價格為2.9元/噸。另一方面，生態補水、市政雜用等成為再生水利用的主要途徑，但很難產生直接的付費價值。

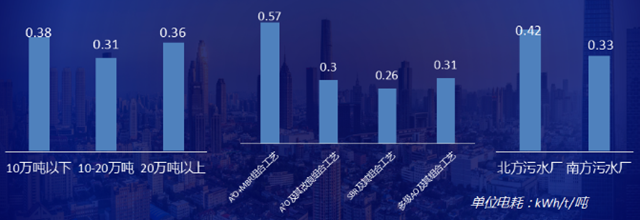

電耗數據分析對比
低碳化方面比選出3個細分榜單，8座污水廠入圍，上榜5座。城市污水廠正由節能降耗向綠色低碳循環、系統融合的方向轉型，但目前行業低碳化才剛剛起步。入圍的64座污水廠中最低單噸電耗達到0.12kWh/噸，最高單噸電耗0.69kWh/噸，而地下污水廠和地上污水廠的單位運營電耗差距較大，其中，地下污水廠平均電耗0.73kWh/噸。(剔除可再生能源利用及污泥處置發電耗電等外部電耗，剔除地下污水廠提升排放、通風等高電耗因素影響)此外，工藝選擇及南北差異均對能耗影響明顯。

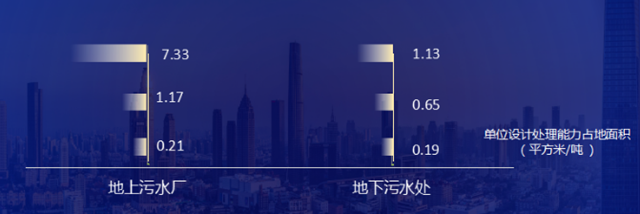

占地空間分析對比
生態化指標比選出3個細分榜單，18座污水廠入圍，上榜10座。城市污水廠逐漸由工廠(灰)轉變?yōu)槟茉?資源中心(綠)、城市生態綜合體(美)。在土地價值越來越集中的城市核心區域，地下污水廠的空間價值開發越來越受到重視，這對污水廠的通風條件、噪聲控制等提出更高要求，廠界周邊的噪聲平均<45dB，廠區、生產區域的平均噪聲<50dB將是標桿污水廠追求的目標。
社會化指標比選中產生2個細分榜單，18座污水廠入圍，上榜10座。污水廠逐漸由環境服務功能單元向行業服務單元、百姓休閑娛樂場所轉變。在開拓環境行業教育方面，64座入圍標桿污水廠年接待環境主題教育參觀人數在2000人次以上，年接待實習人數在500人次以上，年均接待公眾參觀在2200余人次。
肖瓊表示，標桿引領行業高質量升級之路任重道遠，第一期比選的40個標桿污水廠只是“單項冠軍”，距離綜合全能型冠軍還有很長的路，這僅僅只是拉開了“雙百跨越”新征程的序幕，期待2049年百座全能冠軍的誕生。
道不孤，必有鄰。污水處理標桿比選活動是一項公益活動，肩負著行業使命。肖瓊呼吁水務企業、行業專家共同努力，攜手承擔行業責任，積極擔當引領行業升級建設的主人。歡迎更多的行業同仁加入到聯盟和標桿比選活動中來，共創現在、共贏未來。
聯盟顧問專家杭世珺對標桿污水廠進行點評
作為聯盟的顧問專家，杭世珺參加了2場標桿比選的區域評審會議，她在對標桿污水廠進行專業評審的同時，也從污水廠的運營管理、資源化開發和低碳化等方面對上榜的標桿污水廠進行了詳細的點評。
在精細化運營管理方面，杭世珺表示：
首先，標桿污水廠做到了出水水質的長效達標，做到了精準加藥、精確曝氣、精準排泥等，在水量自動調節、全流程水質在線監測，以及在人員、庫存、資料、安全管理方面的管控較為細致。
第二，標桿污水廠做到了關鍵環節的精準控制，比如對生物系統進行預警監控，系統內溶解氧/曝氣量的合理控制，合理的排泥方式以及排泥量，滿足加藥量的同時最大程度地減少藥量的浪費。
第三，在智能管控平臺應用方面，污水廠能做到集中監控，搭建生化處理模型，整合各種不同的PLC平臺，完善報表系統，模擬出水水質結果，做到全廠一張圖，一個平臺從多維度呈現管理信息。
杭世珺對精細化建設突出的標桿污水廠實際案例進行了分析。
上海白龍港污水處理廠作為亞洲最大規模的污水廠，2020年全年污水處理量達到了11.4億立方米，相當于84個西湖水量，COD消解量達到28萬噸，占上海COD總排量的三分之一。在大體量下的長效達標和穩定運營得益于無處不在的精細化管理。
污水廠采用活性污泥沉降比自動監測和分析系統，自動采集沉降比及水量數據，建立相關的數學模型，將數據傳輸?shù)街锌厥?，中控室根?jù)收到的數據進行分析，以此達到實時合理的排泥方式以及排泥量，對生物系統進行預警加強監控。這個是比較有特色的精細管控閉環。
上海白龍港污水處理廠另外一個特色是封閉式智能巡檢系統，它可以實現封閉式環境中的曝氣情況、曝氣設備、活性污泥感官性狀等巡檢，自動識別異常的種類、異常的位置和提出處理建議。具有觀察范圍廣，避免發生人身安全等優勢。
北京高碑店污水處理廠是一百萬噸處理規模的大型污水處理廠，運行已有28年，非常穩定。能夠產生高品質的再生水是它的一大特色，再生水產量能達到3.2億方，而且全部進行了資源化利用。另外，沼氣發電和水源熱泵，也實現了能源的最大化利用。
運營管理方面，北京高碑店污水處理廠把以前各個年份的生產管控經驗和管理模式進行總結提煉，制成一個全流程的生產體系口袋書，讓巡檢人員隨身攜帶。他們還精細分析出各個單元的成本管控要點，做成一個可視化的成本管控的指南針，也放在運營管理人員的身上攜帶。他們還將核心工藝環節優化運行經驗進行提煉，固化在刻錄機里，一線人員隨身攜帶。它是多維度的、全流程的調控，可實現不同季節、各種功能性的精準調控，使水質能夠精準達標。它也能夠在中控室彈窗，反映問題。還有就是碳源的聯動，精細脫碳的處理方式，這些是高碑店污水處理廠非常有特色的地方。
常州市江邊污水處理廠榮獲了國家優質工程獎、全國十佳污水處理廠等榮譽稱號，它的特點是優化了全過程管理與安全風險控制。它的控制核心是生化反應池，控制關鍵是二沉池，在這兩個關鍵點上進行了一個全流程的運營管理系統。
重慶中法唐家沱污水處理廠進水濃度很高，實際進水超過設計的50%以上，但是仍然能夠進行高效的處理和運營，保證出水的穩定達標。主要特色是污水廠采取的精準曝氣系統，它根據進水水質進行分析運算，計算出生物池的DO，并與精準曝氣系統直接對接，實現生物池的自動運行。
在資源化與低碳化標桿建設方面的點評：
污水廠在再生水利用方面的主要方式包括廠內回用、生態補水和市政雜用。節能降耗上，在風機、提升泵上進行了很多技改。能源發電主要是光伏板、厭氧沼氣發電。污水的熱能利用主要是污水源熱泵。一些標桿廠做到了污泥資源利用，主要包括磷回收、無害化資源利用等，但是能做到這些的污水廠相對來說比較少一點。
在具體的實際案例點評方面：
洛陽瀍東污水處理廠積極推進光伏項目，2020年6月正式并網，發電總裝機容量為734.58KW，年最大發電量可達65萬KW·h。通過加強節能降耗，持續推進技改項目，持續實現能耗成本的逐年下降。

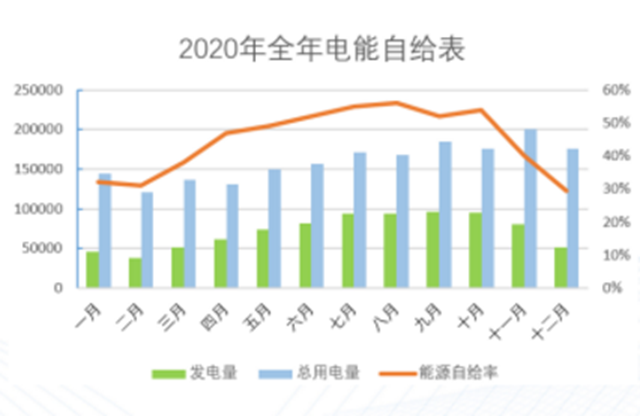

2020年睢縣全年電能自給表
商丘睢縣第三污水處理廠是一個污水概念廠，采用DANAS干式厭氧發酵技術，對有機廢棄物協同處理和資源化利用，綜合解決區域內有機廢棄物的污染問題，生產生物天然氣和有機肥等資源化產品。每天的沼氣量能達到2500立方米。睢縣的資源化循環效益非常好，全年電能自給率>45%，從2020年全年的電量自給表就能看出來。
合肥市朱磚井污水處理廠是安徽首座SBR工藝達到了類地表Ⅳ標準，他們的特點很突出，而且藥劑使用量低，電耗也非常低。2020年度電耗成本為0.099元/噸水;碳源藥劑單耗為0.019元/噸水;消毒藥劑單耗為0.012/噸水;除磷藥劑單耗為0.018元/噸水。
這個污水廠進行了進水提升泵技改和曝氣風機優化，技改前水泵長期運行于低效率區間，改造后水泵平均效率值提高8-9%，全年節約電費可達30萬元左右。原羅茨風機曝氣不足、能耗高、噪音大，更換空氣懸浮鼓風機后，能耗較原風機降低約40%。
杭世珺最后表示，污水廠要在保障環境基本要求排放標準的前提下，結合六化(精細化、智慧化、資源化、低碳化、生態化、社會化方向)，實現高質量發展，滿足人民的生活需要，提高人民的滿意度。
聯盟顧問專家王洪臣對標桿污水廠進行點評
王洪臣針對精細化、智慧化、生態化、社會化之下的10個榜單進行了介紹，他著重對當前的行業現狀進行了分析。
王洪臣提到，因管網產權和運營管理權與污水廠的運營管理權的分離，導致目前大部分水廠還是難以實現廠網一體管理。
在關鍵環節的精準控制方面，從精準加藥、精準曝氣、精準排泥、精準除砂等環節的控制管理來看，入圍的水廠全部做到精準控制的不到10%，其中做到精準曝氣環節控制的水廠數量較多。
在少人值守方面，入圍的標桿水廠平均配置是4人/萬噸設計處理規模，而標桿水廠的數據是不到1人/萬噸設計處理規模，真正實現白天無人值守、夜晚少人值守的狀態。
空間高效利用上，目前還是以地下水廠為主。入圍的污水廠平均單位設計規模占地面積為1.1平方米/噸，而地下污水處的平均單位占地面積為0.53平方米/噸。地上空間的利用主要途徑是辦公場所、停車場、公園等公共區域，地下空間利用主要是辦公、展覽展示等。
目前工況比較優良的主要以地下污水處理廠為主。其中噪音控制為核心項，但注重此項控制的水廠并不多。
生態優美污水廠打造上，多以廠區綠化，生態公園、生態濕地等景觀環境打造為主，形成區域性的花園式污水廠， “鄰避”變?yōu)?ldquo;鄰利”。
目前污水廠主要是以向社會公眾提供免費的休閑打卡場所、生態公眾的方式達到社會公眾的認可。還沒有達到一種自然吸引游客、知名景點、產生悠閑娛樂經濟效應的狀態。
環境教育基本上處于比較淺層的階段，以接待實習和環境主題教育為主。相對優秀的標桿污水廠每年能接待實習的人數在500人次以上;接待環境主題教育參觀的人數在2000人以上，算是比較優秀的。
王洪臣表示，當前我國的污水處理廠還有很多地方需要提升，精細化程度和科學的運營管理程度還差得非常遠，期待行業未來一同把它做好。
標桿污水廠代表樊昱昕介紹泰和污水廠
標桿比選活動介紹及點評的最后環節，上海城投污水處理有限公司泰和污水處理廠副廠長、高級工程師樊昱昕作為標桿污水廠代表，在論壇上分享了上海市泰和污水處理廠的建設經驗。
泰和污水處理廠作為上海市規模最大的全地下污水處理廠，也是全流程地下式污水處理廠，對標“最高標準”、“最好水平”，運用物聯網、大數據、BIM、云技術、移動互聯等新興信息技術，打造出一座“感知智能化、運維信息化、設施數字化、管理精細化”的智慧污水處理廠，實現標準化、科學化、精細化的安全綠色運維。（原文略作修改）
