1煤化工廢水零排放常見工藝

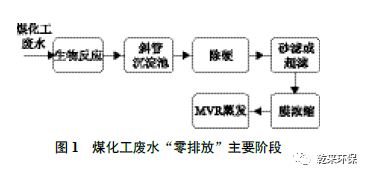

隨著環保政策的收緊，國家對已建和新建的煤化工項目要求廢水“零排放”。雖然不同煤化工工藝產生的廢水性質有所差異，但傳統處理煤化工廢水的工藝大多包括生物活性處理、化學沉淀、懸浮物過濾、膜濃縮產水回用和蒸發固化等。圖1 為煤化工廢水“零排放”主要階段示意。

膜濃縮和蒸發結晶工藝對進水硬度有嚴格要求，進水硬度越低，結晶過程越順利，效果越好，通常要求進水硬度低于200 mg ˙ L-1。因此，可通過加入碳酸鈉將硬度沉淀，以溶解度高的Na+ 離子交換溶解度低的Ca2+ 離子，防止蒸發器結垢。

蒸發技術一般采用多效蒸發或機械式蒸汽再壓縮技術(MVR)，對進水硬度要求也同樣高。MVR 是目前效率最高的蒸發技術，但在投資和營運上的費用仍較高。如何能在生物降解后提高濃縮比、減少蒸發量是目前面臨的重要問題。

2蒸發階段的投資和運行成本

蒸發回收是整個零排放要求的最終環節。因廢水中氯離子含量高，會對一般鋼材造成嚴重腐蝕，故蒸發裝置需使用鈦金屬或其它特殊合金，設備制造成本高昂。近期業界多采用MVR，具有一定規模的MVR 建造成本約100 萬元/h ˙ t-1。除了建造成本，運行成本也是需要重點考慮的因素。MVR 使用蒸汽再壓縮技術，可提高蒸汽使用率，極具效益的MVR每噸進液蒸發成本約為60~80 元/t。

3膜濃縮技術的難點

為減少蒸發量，部分廠家采用RO 膜技術進行濃縮。煤化工廢水TDS濃度約為3 000 mg ˙ L-1，硬度約為300 mg ˙ L-1，COD 約為300 mg ˙L-1。在高濃縮比的工況下，長時間運行會對膜進口和膜面產生污染。因此需投加藥劑除硬，增加了污泥外置費用。卷式RO 膜無法進一步提高濃縮比的主要原因有兩個：第一是卷式RO 膜的進入通道較窄，第二是其膜面剪切力不足。RO 膜進口結垢堵塞情況見圖2。

3.1通道結構：卷式RO 膜組的進口空隙是指膜層間隔離層的厚度，距離僅約為0.5 mm。有些RO 膜組采用較大厚度的隔離層，但應用在高濃度的廢水中效果不明顯。不同鹽的溶解度各有不同，如納、鉀、氯鹽等單價鹽的溶解度很高，而如鈣、鎂鹽等雙價鹽的溶解度卻非常低。當鈣、鎂鹽進入RO 膜，加上膠狀有機物，很容易累積在進口，產生堵塞。解決這一問題的方法較簡單，擴大膜與膜之間的空隙即可。市面上采用平板膜設計的一般都可解決通道窄的問題。

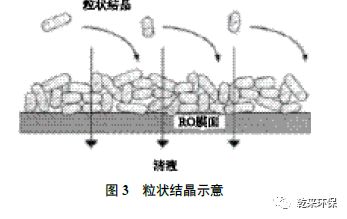

3.2膜面結晶：膜面結晶是RO 膜應用的重要議題。按結晶理論，結晶狀態通?？煞譃榱罱Y(jié)晶和膜面結晶。當溶液達到溶解度極限范圍時，分子相互碰撞產生晶體，晶體是不溶解的粒狀固體，隨水流方向壓到膜面上。粒狀晶體堆在膜面上比較松散，或隨著水流沖到濃液出口，因此粒狀結晶不會對膜通量帶來太大影響。粒狀結晶見圖3。

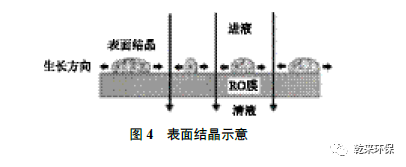

膜面結晶是鹽水在通過膜面時進行脫鹽，水被壓過膜產生清液，膜面瞬時在高鹽濃度下結晶(見圖4)。

因高鹽分物質平均分布在膜面，晶體逐漸在膜面向外生長，成為一層很堅固的晶體，覆蓋在膜面，而且與膜面結合。通常結晶先從低溶解性的鹽分開始，如鈣、鎂離子。鈣、鎂鹽溶解度非常低，雖然含量也相對較低，但幾乎無法在不破壞膜的前提下能清洗掉這類結晶鹽而恢復通量。

4震動膜工作原理

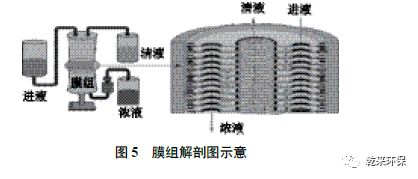

震動膜的工作原理就是針對膜濃縮的兩個難點來設計的。震動膜主要由兩個部分組成，膜組和使膜組產生往復運動的振動機械。膜組里是圓形的平板膜，膜片可按需求使用不同精度的膜材。膜片與膜片的間隙為3 mm，進口通道比較寬，有效避免了在進口位置產生結垢。進液在壓力作用下從進口流到濃液口。在進料泵壓力下，清液通過膜片，鹽份被截留。膜組剖面示意見圖5。

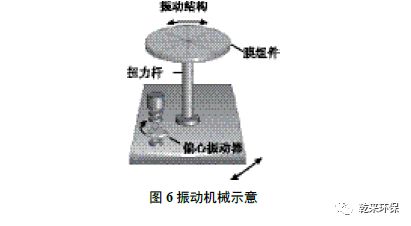

整個膜組件被置于一組振動機械上。振動機械利用馬達和偏心軸承，產生約50 Hz/s 的振動頻率傳到整個膜組，使膜面產生振動。膜面通過往復振動，在膜面產生強大剪切力，鹽分難以停留在膜面上，可有效防止膜面產生表面結晶。在高鹽濃度下，結晶和未結晶的鹽分被推到濃液口外排。振動機械示意見圖6。

這兩項設計可以使廢水在不除硬的前提下進行濃縮。按現有的實踐經驗，震動膜濃液TDS 濃度可達100 000 μg/g。濃縮比可以達到90%，即可減少蒸發量達90%。產水TDS 濃度約為100mg ˙ L-1 以下，完全滿足回用要求。

4.1產水效果與濃縮比：產水效果與選用的膜片有相關，選用NF膜可把90% 雙價鹽去除，而單價鹽只能去除約10%。選RO 膜可把99% 雙價鹽去除，同時去除95% 單價鹽。在脫鹽率上，震動膜與一般的卷式無大區別，只是震動膜具有高通量、高濃縮比和防結垢等優勢。

4.2固廢量：化工項目的固廢棄置受到嚴密監控，而固廢的處置費用高昂。因此污水處理混凝沉淀工藝需要采用大量化學品作為前處理除硬，因而必須要考慮固廢棄置成本。震動膜采用高頻振動提高膜面剪切力，對硬度沒有要求，無需外加藥劑，減少了整體固廢量。

4.3能耗：能耗是整個提濃工段最關鍵的經濟指標。膜濃縮成本比蒸發成本的經濟效益顯著，震動膜是膜分離技術，不產生相變，進水平均能耗約為4 kW ˙ h/m3。

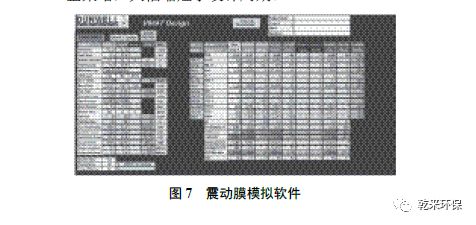

4.4快速模擬：正昌資源及科技有限公司為濃鹽水分離做了大量實驗，收集相關數據，制成了模擬軟件(見圖7)。

實際操作結果表明，該軟件模擬結果非常接近實際情況。如能提供水質報告，便可在短時間內模擬出濃縮情況，讓設計人員、業主及時調整策略，大幅縮短了設計周期。

5煤化工廢水實際應用案例

通?；U水進膜前主要考慮的參數是TDS、硬度和COD，但經常忽略SDI(泥密度指數)才是關鍵參數。影響膜通量的污染物量化指標通常采用SDI 值。

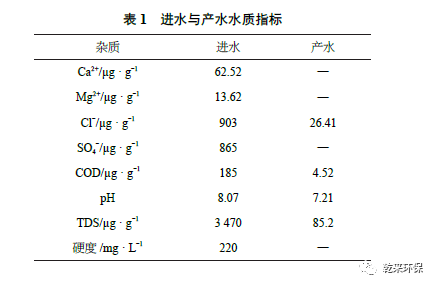

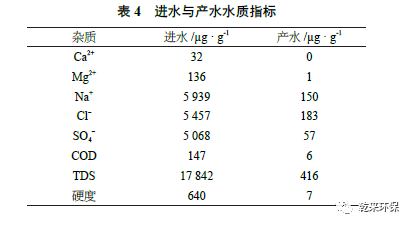

但面對高濃度工業污水，標準SDI 法需作出相應調整來對廢水SDI 值進行量化參考。案例一以某煤化工項目廢水“零排放”震動膜的膜濃縮進行案例分析。蘭炭廢水經脫酚、脫氨，生化，砂濾，震動膜處理，最后膜產水進行回用，濃水進入蒸發結晶系統。該項目廢水的進水與產水水質指標詳見表1。

震動膜設計和實際運行情況比較見表2。

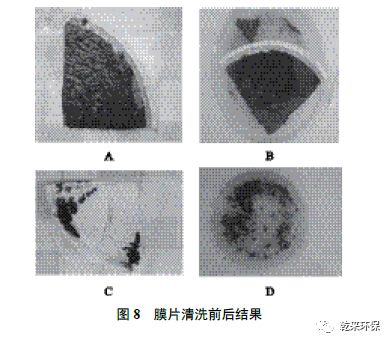

由表1 和表2 可知，震動膜產水水質滿足回用要求，但膜通量和清洗周期還未達到設計標準。圖8 為膜面在清潔前后的觀察結果。

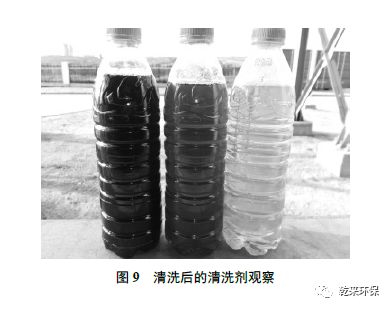

圖8 中A、B 膜片在清洗前發現有大量膠狀有機物，通過化學清洗后可以恢復潔白(如圖8C 所示)，清洗出來的殘余物D 為塊狀物質。因而化學清洗可以令膜再生。但實際上該膜組的清洗程度并不夠。通過對該項目正運行的膜組連續進行三次化學清洗，每次對清洗浸泡液取樣觀察(見圖9)。

結果發現，首次清洗后的浸泡液顏色較深，連續重復清洗顏色逐次變淡，表明現時一次清洗未能把污染物完全去除。說明前處理不足，進水有機膠體含量太高。進一步使用稀釋調整后的SDI 法可以對前處理效果進行量化。

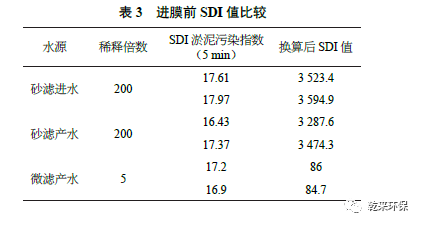

由表3 可知，

在砂濾前SDI 非常高，砂濾前后沒有太大分別。微濾后SDI 下降明顯，表明污染物直徑范圍在0.01~5 μm。該項目現場進行了一次針對前處理的中試。震動膜對砂濾后的產水的處理效果作為空白對照實驗。對比實驗為在進膜前設置微濾單元。圖10為兩次空白對照的實驗結果與經微濾后的震動膜的實驗結果的對比。

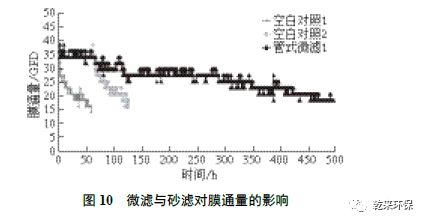

由圖10 可知，微濾處理后，SDI 值由3 500 降至85，整體膜通量和清洗周期得到質的改善。采用100 h 作為清洗周期，可滿足原設計標準要求。表4 為另一煤化工項目廢水“零排放”震動膜膜濃縮案例的進水與產水水質指標。

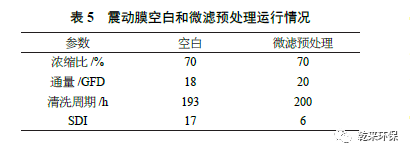

該項目震動膜空白和微濾預處理運行情況比較見表5。

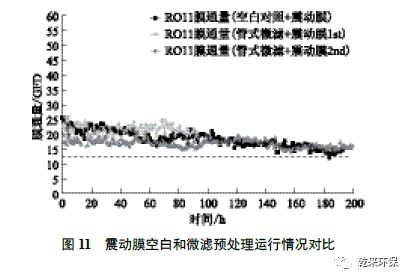

圖11 為震動膜空白和使用兩次微濾預處理的運行結果對比。

震動膜原清洗周期已接近200 h，加微濾處理后SDI 值由17 降至6，整體通量和清洗周期并沒有太大改善。說明原液中泥密度并不高，微濾對RO 膜的通量影響有限。

6膜堵塞指數與鹽量合并計算

煤化工廢水膜濃縮工藝主要有三個指數，TDS、硬度和SDI。TDS 產生滲透壓，硬度產生膜面結晶，SDI 產生膜面膠體堵塞。震動膜在膜面產生高剪切力，有效將膜面結晶轉化為粒狀結晶，因此前處理不需使用化學法軟化，避免進一步提高TDS 濃度，同時降低運營成本與固廢量。而在面對高SDI 的進水時，微濾預處理能有效提高膜通量和延長清洗周期。掌握SDI 值，聯合快速模擬軟件便能準確預計震動膜通量和產水效果。

來源:《煤炭加工與綜合利用》  作者:何守昭等
