本文主要以本公司機組為例，從工業用水水源、工業廢水污染處理回用技術兩方面進行簡要介紹。鍋爐補給水、熱網補水、輔機冷卻水及其它工業用水水源采用經處理后的城市污水，實現城市污水資源化，最大限度地節約和使用日益緊張的水資源，有效地緩解燃煤電廠水資源短缺所產生的問題。最終實現廢水零排放。

關鍵詞：中水 工業用水 廢水處理 回用 零排放

1 引言

水資源的嚴重匱乏已經成為制約我國國民經濟發展的一個重要因素。燃煤發電廠是用水大戶，其耗水量約占工業耗水量的40%，在我國不少地區，水源問題已經成為制約電力市場發展的主要因素。本公司采用經處理后的中水作為工業用水水源，經處理后作為鍋爐補給水、熱網補水、輔機冷卻水，實現了城市污水資源化;采用先進的水處理工藝，實施排放廢水處理和全部回收利用，實現廢水零排放。

2 電廠工業用水水源采用中水

2.1 生產用水

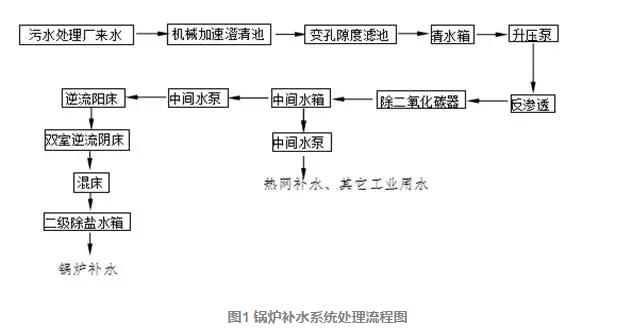

侯馬市水資源短缺，根據國家“禁用地下水、慎用地表水、鼓勵用中水”的環保政策，我公司在設計中本著盡量減少新鮮水用量的原則，在工業用水設計中采用了一水多用、按質使用、逐步降級使用的方案，利用城市污水處理廠的城市中水，經過一系列深度處理后，作為本機組發電運行的鍋爐補給水、熱網補水、輔機冷卻水及其它工業用水水源，將澮河二庫地表水作為電廠生產用水應急備用水源。廠內配套建設了給排水、中水深度處理回用系統。根據城市污水廠出水水質，鍋爐補水處理系統采用以下方案，前段出水可用于熱網補水及其它工業用水，流程見下圖。

自機組2014年11月投產以來，公司嚴格控制來水指標，能夠保證水處理系統運行穩定，以2017年7月為例，生水指標JD 0.88～0.90 、 YD (mmol/L )4.8 ～5.0 、 CL (mg/L)148～153 、濁度(NTU)0.046～0.066。除了廠區飲用水，機組單機運行所需工業用水量930t/日、27900t/月，以及供熱期熱網補水1400t/日、40000t/月，一個供熱期168000噸，水源均來自城市污水處理廠處理過的中水。

2.2 輔機冷卻用水

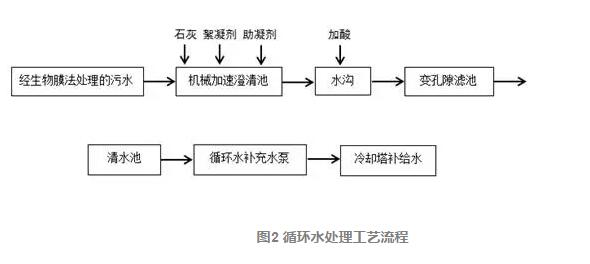

輔機冷卻用水不經過化學水處理系統，城市中水中主要含有少量懸浮物、COD、BOD、顏色、臭味、膠體、營養鹽(磷、氮)等，由于侯馬水質中暫硬和堿度較高，為降低中水中暫硬和堿度，并進一步去除城市中水中的COD、BOD、顏色、臭味、膠體、營養鹽(磷、氮)等雜質，本公司將城市中水采用石灰處理+變孔隙濾池深度處理工藝，以達到循環冷卻水系統的補給水水質要求。工藝流程見下圖。

城市中水進入機械加速澄清池，在池中，中水與加入的石灰、絮凝劑充分混合：石灰可降低污水中的暫時硬度和堿度，同時可為凝聚、吸附提供CaCO3晶核，在絮凝劑作用下，可提高混凝澄清效果;加入助凝劑可促使礬花長大，進一步提高出水品質;在水溝中加入酸液中和過飽的CaCO3，防止產生碳酸鈣堵塞濾料;經石灰、混凝處理后的中水中殘存粘接性雜質，用普通濾池容易產生濾層表面阻力大、周期短，且不易清洗干凈，為此，采用了變孔隙深層濾池，過濾后的水進入清水池，再經循環水補充水泵打入輔機循環冷卻水系統。機組單機運行輔機冷卻水所用中水量730t/日、21900t/月。

3 電廠工業廢水處理系統

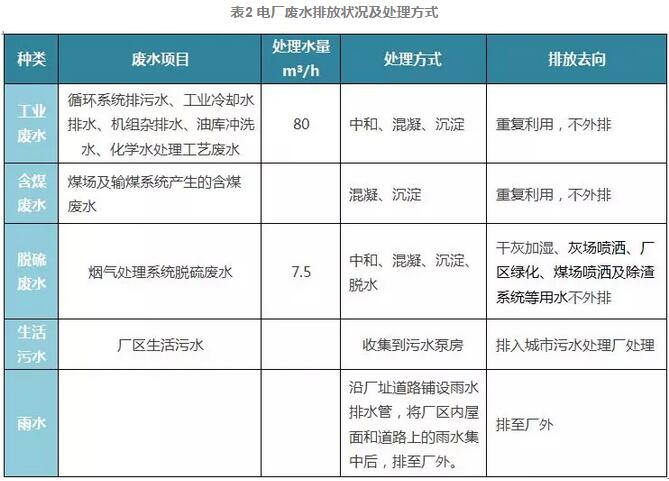

本公司2×300MW機組排汽冷卻采用直接空冷系統，廠區排水采用生活污水、工業廢水、雨水完全分流制排水系統：工業廢水處理系統、生活污水排水系統、雨水排水系統、含煤廢水、脫硫廢水處理系統。

3.1 工業廢水系統：目前單機運行期間處理水量80m3/h。其中包括：循環水排污水、氣化風機冷卻水、化學水處理系統排水、含油廢水等。

循環水排污水：循環冷卻水系統，水中雜質濃度隨著水分的蒸發而濃縮，水中懸浮物、含鹽量相應增加，為減少系統腐蝕和結垢，保證循環水系統的運行效果，必須不斷地從循環水系統中排放一定量的水，即循環水系統的排污水。本公司循環水系統排放水直接排入工業廢水處理系統集中處理，經處理后用作脫硫用水，煤場噴淋和灰渣攪拌及廠區綠化等。

氣化風機冷卻水排入工業廢水處理系統集中處理，經混凝、沉淀、一體化氣浮處理后回用，不外排。

化學水處理系統排水： 化學廢水包括鍋爐補給水處理處理系統的再生廢水、凝結水處理系統的再生廢水、鍋爐排污水、試驗室廢水、鍋爐水側酸洗后的部分沖洗廢水、冷卻塔的沖洗廢水，這些廢水主要是PH值和懸浮物不合格，排入工業廢水處理系統集中處理。

含油廢水：少量的油罐區域沖洗水經油水分離處理除去浮油后進入工業廢水集中處理系統處理。

酸堿廢水：少量的酸堿廢水排入中和池中進行中和處理，中和處理達標后排至回收水池，然后用于干灰場干灰噴灑。

鍋爐酸洗水排入酸洗廢液池中，廢液的處理方法在鍋爐酸洗方案中確定，不外排。

3.2 含煤廢水：包括煤場及輸煤系統產生的含煤廢水，經混凝、沉淀，重復利用，不外排。

3.3 生活污水排水：本工程屬于“上大壓小、異地?cái)U(kuò)建”項目，職工家屬區建于市區，生活污水已并入城市污水管網系統，廠區生活污水指的是廠區員工在工作時段所產生的衛生間沖洗水排水、食堂排水等，由于廠區循環系統用水采用的是侯馬市污水處理廠處理后的中水，因此，廠區內少量生活污水未建生活污水處理設施，而是匯集到污水泵房后泵入城市污水管網系統,由污水處理廠統一處理，并且辦理了《城鎮污水排入排水管網許可證》(侯建排字第010110102008號)，污水處理費按企業購買新鮮飲用水量的一定比例收取。

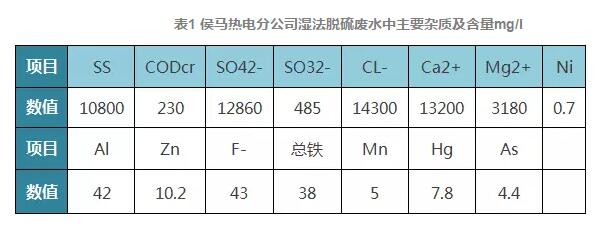

3.4 脫硫廢水：煙氣濕法脫硫過程產生的廢水來源于吸收塔排放水。為維持脫硫裝置將夜循環系統的物質的平衡，需要定時從吸收塔排除廢水。我公司脫硫廢水中主要雜質及其含量，PH值為6.7,其中有些物質為國家環保標準要求嚴格控制的第一類污染物。具體指標見下表。

因此，脫硫廢水經中和、混凝、沉淀等處理后的水，系統處理水量7.5m3/h，可用于干灰加濕、灰場噴灑、廠區綠化、煤場噴灑及除渣系統等用水不外排。

3.5 雨水排水系統：沿廠址道路鋪設雨水排水管，將廠區內屋面和道路上的雨水集中后，排至廠外。

另外，廠區中水處理系統、工業廢水處理系統、脫硫廢水處理系統產生的污泥均運至事故灰場堆存。

綜上所述，正常工況下本公司無生活及工業廢水外排，只有少量雨水排放 。

4 結語

根據我公司的工業用水水源、電廠工業排放廢水種類、水質、水量特點，采用中水深度處理、廢水處理等工藝，實現城市污水資源化及廢水重復回收利用，達到廢水零排放。按單機運行5500小時計算，全年可利用城市中水約217800噸，有效地緩解燃煤電廠水資源短缺所產生的問題。

來源:2017年電力行業節能環保創新論壇  作者:段寧 呂苗 張曉波
