本文主要介紹了北京國電龍源環保工程有限公司承德分公司五期至六期氣力輸粉系統，經過對成品粉倉下料口、粉倉排空管、輸粉邏輯等進行整改，對輸粉系統發送罐下料量、閥門開度等進行跟蹤調試后，最終使氣力輸粉系統達到額定出力，為#3脫硫裝置的安全穩定運行奠定了基礎;同時減少了粉倉向外噴粉的現象，減少了對周邊環境衛生的影響。
概 述
承德分公司特許經營項目：五期2×330MW(#1,2)供熱機組煙氣脫硫項目，六期1×330MW(#3)供熱機組煙氣脫硫項目，均采用石灰石-石膏濕法煙氣脫硫工藝，吸收劑為石灰石粉與水配制的懸浮漿液，副產品為二水石膏。五期脫硫項目設置有一臺出力為20t/h的干式球磨機，六期項目初設中沒有石灰石粉磨制系統，石灰石粉通過外購成品粉來解決，相對脫硫成本較高。
經過調研和評估， 根據五期#1,2脫硫運行的實際情況，五期石灰石粉每小時的耗量約為6-9t/h，五期干式球磨機除保證#1,2脫硫正常用粉量外，扣除磨機檢修、維護等時間，如果延長磨機的運行時間可以向六期#3脫硫輸送所需部分石灰石粉的要求。
為節約脫硫劑石灰石粉的成本，分公司向特許中心申請六期#3脫硫增設制粉廠項目，電廠批復的新建制粉廠場地到六期#3脫硫直線距離約為1400米，途徑五期脫硫制粉系統，五期脫硫項目距離六期脫硫項目直線距離約為600米。與新建#3制粉廠同步增設一套氣力輸粉系統，其中五期至六期段輸粉系統于2013年1月建成并投入使用。
氣力輸粉系統簡介
五期石灰石粉倉至六期#3吸收塔石灰石粉倉入口的石灰粉輸送系統，包括粉倉下部的連接短管、發送罐、壓力輸送裝置、氣力輸送管道、管道切換閥、膨脹管接頭、排氣平衡管道及閥門等設備、組件。共設一套正壓濃相氣力輸送系統，整套正壓濃相氣力輸送系統設計出力為20t/h，運行方式采取連續或間斷運行。安裝位置：在石灰粉倉灰斗出口法蘭下方。
見下圖：
氣源部分
用于氣力輸送的壓縮空氣由壓縮空氣系統提供，共設空壓機2臺43.7 Nm3/min的空壓機，1臺運行，另1臺備用。其中發送罐輸粉部分用氣由空壓機系統提供，控制用氣由五期脫硫現場儀用壓縮空氣提供。
總流程
輸送系統組成：五期石灰石粉倉→進料閥→發送罐→出料閥→輸粉管道→#3吸收塔石灰石粉倉。
發送罐部分
發送罐部分含進料閥、發送罐、排氣閥、出料閥、進氣閥、補氣閥、高料位開關、遠傳壓力變送器、就地壓力表等一整套的發送罐輸送系統。發送罐設計容積6m3。
管道部分
粉管：輸粉管采用雙套管，彎頭采用耐磨陶瓷鋼鐵復合管，管徑能與粉管配合。輸粉管路始端設有一套灰氣混合器，管路始端設一壓力變送器，用以監測管路的壓力，判斷是否堵管，保證輸送正常。
系統控制
控制范圍：從發送罐進料口到#3石灰石粉倉庫頂入口為止的所有設備及儀表，主要控制范圍如下：進料閥、進氣閥、出料閥、排氣閥、大補氣閥、小補氣閥、料位計電接點壓力表、灰管壓力變送器、空氣母管壓力變送器、儀用氣母管壓力變送器。
控制方式
本系統遠方采用DCS控制系統。整套系統采用聯網控制方式，在脫硫控制室內通過脫硫監控網絡上的操作員站對石灰粉輸送系統進行集中實時監控，輸送系統就地不設常規控制儀表盤，中轉粉倉(成品倉)下發送罐區，就地設有一臺設備閥門就地控制箱，實現與遠方DCS的連接。
輸粉系統氣力輸送的工作過程
發送罐每進、出一次石灰石粉，即一個工作循環，其工作過程分成四個階段：
a.進料階段
自動打開排氣閥和氣動進料閥，進氣閥和出料閥關閉狀態，此時發送罐內無壓力，石灰石粉靠重力自由落入發送罐內，設置一定的進料時間，在發送罐料位高報警前，關閉進料閥和排氣閥。
b.氣化加壓階段
氣動進氣閥自動開啟，壓縮空氣從發送罐底部進入，將發送罐內在石灰石粉進行氣粉擾動、混合，同時，泵內的氣壓也逐漸上升。
c.輸送階段
當泵發送罐內壓力達到一定值時，出料閥和小補氣閥自動開啟，輸送開始，發送罐內石灰石粉逐漸減少。
d.吹掃階段
當發送罐內石灰石粉輸送完畢，壓力下降到管道阻力時，進氣閥關閉，間隔一定時間，關閉出料閥，完成一次輸送循環，從而進入下一個工作循環。
自2013年1月26日五期至六期氣力輸粉系統投運后，運行一直不穩定，發現如下問題：
1、下粉不暢通，進料量不穩定，如人工敲打粉倉，進料時間過長或過短。
2、堵管后石灰石粉從成品倉頂部噴灑到周圍，“跑粉”嚴重。
3、“順啟”邏輯不能正常進行。出料閥、進氣閥、排氣閥經?？虿婚_，需人工操作，甚至由檢修人員處理。
4、每小時輸粉量在3-8噸，完全達不到設計值20噸。
針對以上發現的問題，找來廠家人員指導，生產部各專業相關人員積極探討、跟蹤調試、反復試驗論證：

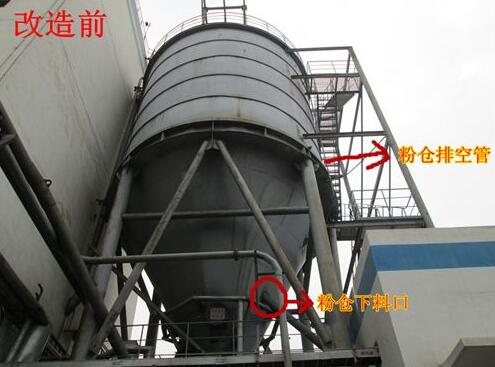

1、通過分析和探討，進料量不穩定，主要是由于下料口為一直管(見圖片)，下料時阻力較大，不能暢通的下料。在最開始設置120s進料時間里，進料量不是太多就是太少：進料量太多(有時運行人員敲打下料口周圍后，下粉量太大，一瞬間就“料位高報警”)，當主管道壓力達到0.5 MPa時，使輸粉變得很困難，完成一個輸送工作循環最長時需要12分鐘，由于單個輸粉流程時間的增加，使同樣時間里輸粉次數減少，達不到設計出力;進料量太少(有時無論運行人員如何敲打下料口周圍，進入發送罐的石灰石粉依然很少)，當主管道壓力只有0.2MPa左右時，同樣啟動的一個輸粉工作循環，幾乎沒有粉輸送過去，同樣也達不到設計出力。

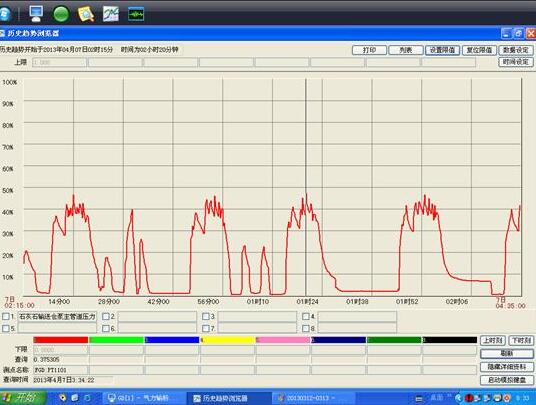

見下圖改造前輸粉情況的歷史曲線：
經過研究，決定對下料口進行改造，根據經驗和和重新測算下料口直徑，采用漏斗式，上大下小，小頭直徑不變DN200，大頭直徑DN800，大頭一面與成品倉連接，從而減少石灰石粉與成品倉壁的摩擦力，依靠重力，提高了下粉速度，節省了進料時間。
2、經過研究，堵管后成品倉頂“跑粉”主要原因是：原有的排空管直徑太小，導致開排放時壓力高;排空管末端又接在粉倉中上部，尤其是當成品倉粉位較高時，粉倉內壓力相應較高，輸粉管道堵管后，在打開發送罐排氣閥時，石灰石粉被空氣攪動起來，很容易從成品倉頂部噴射出來，嚴重時粉倉周邊的馬路全都是粉白一片，即影響了環境衛生，同時增加了運行人員的工作量。經過生產部相關人員探討研究，將排空管末端由中上部直接接至成品倉頂部，排空管直徑由DN50變徑成DN80。2013年9月份完成改造，到目前為止基本杜絕了成品倉“噴粉”的現象。(見圖片)
3、經過對輸粉邏輯進行研究，發現不能“順啟”的主要原因是，輸粉邏輯中氣動門打開先后順序不合理，氣動門開、關時間和邏輯設置存在問題。出料閥經常犯卡打不開，主要是原來的邏輯設置(“打開進氣閥，開到位延時15s”→“打開出料閥”)，由于設置中“打開進氣閥”的時間較長，造成發送罐內氣化時間較長，發送罐內壓力過高，這樣發送罐出料閥頂著壓力開閥，因此經常犯卡，開不動;在當時的運行調整中由于出料閥犯卡開不動，試想通過打開進料閥或排氣閥釋放發送罐內的壓力，結果由于發送罐內壓力過高，導致進料閥和排氣閥也經常犯卡，打不開，嚴重時就找檢修人員處理。
經過反復調試，對其他不合理的邏輯進行了修改：輸粉邏輯的第五步由原來的 “打開小補氣閥”，改成 “打開進氣閥”。為了避免進氣閥開啟時間太長，使發送罐內壓力升高，對打開進氣閥的時間進行了調整，經過試驗，7s的時間相對較為合理，這個時間即能使發送罐內石灰石粉充分氣化，又能確保發送罐內壓力不太高，此時打開出料閥，輸送石灰石粉較為合理。經過進一步調試，對打開出料閥的時間和條件進行了規定，對關閉小補氣的時間進行了改動，經過多次試驗，修改后的輸粉邏輯已經趨于合理。
10月份完成成品倉下料口改造后，根據成品倉料位和進料量情況，對下料時間、料位、進料量進行跟蹤調整。
正壓濃相氣力輸粉系統，進料量太多，容易造成輸粉量和進氣量不協調，輸粉困難，使輸粉時間延長，完成單個輸粉工作循環的時間增加，達不到設計出力;嚴重時還會造成輸粉系統大量賭粉，無法運行;進料量太少，啟動一個輸粉工作循環就會沒有粉輸送過去。
由于發送罐設計時為節省成本沒有設置料位計，只有一個“高料位報警”開關，因此調整合適的料位和進料量難度較大，要想把進料量控制在“高料位報警”之前和輸粉時主管道壓力在0.3MPa左右，只能反復修改下料時間，反復通過鐵器敲打發送罐外部來確定料位高低，再根據輸粉時主管道壓力來確定合理的下料時間。經過多次調整、試驗，得出結論：下料時間控制在4-10s之間就能達到發送罐最佳輸粉粉位和輸粉量，輸粉粉位在發送罐椎體到主體的連接處，按照發送罐容積6m3計算，約為2噸多左右，且輸粉時主管道壓力基本能維持在0.3MPa左右。

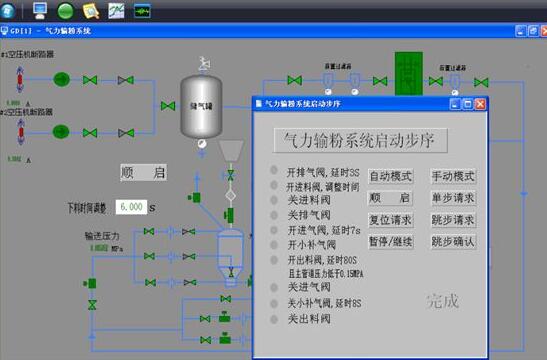

由于進料時間由原來的120s縮短到4-10s，完成一個輸粉工作循環由原來的8-10分鐘縮短到現在的6分鐘左右;進料量也基本穩定，按現在的進料時間4-10s，每次進料的料位和進料量基本穩定，輸粉時主管道基本都能維持在0.3MPa左右，因此每一小時約完成8-10輸送工作循環，基本達到設計出力20t/h。按照調試結果，將原來邏輯中“打開進料閥，延時120s”進行了修改：取消原來的輸粉邏輯中固定的進料時間120s，改成可以由運行人員根據料位、進料量和主管道壓力自行設置的進料時間。由此，全部完成下料口改造和輸粉邏輯改動，目前氣力輸粉系統運行穩定，符合設計出力。見下圖氣力輸粉邏輯修改前后對比圖：修改前后主管道壓力曲線圖

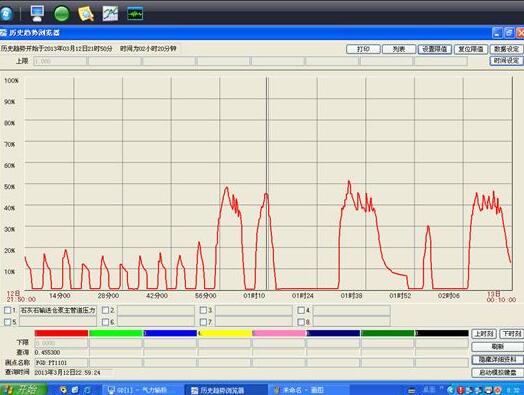

形成如下輸粉情況歷史曲線圖：

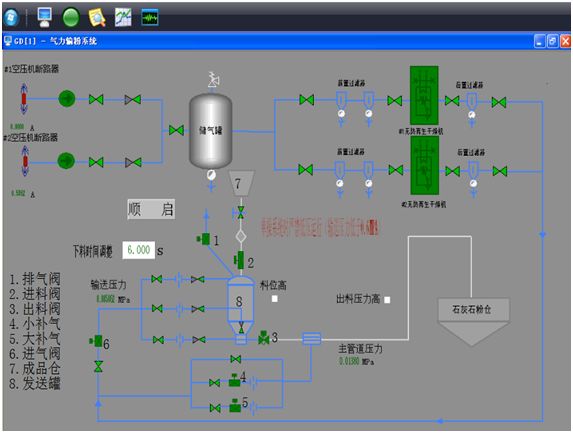

改造后DCS盤上氣力輸粉邏輯：

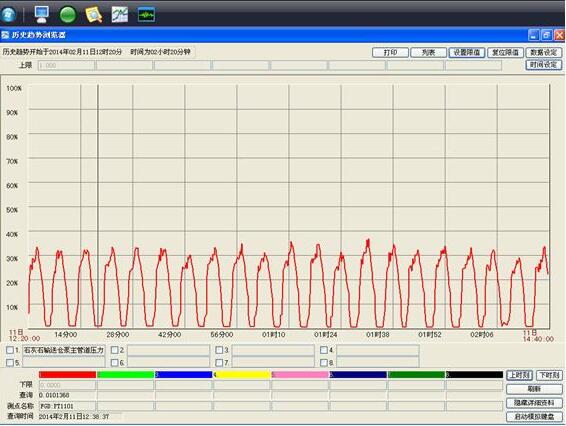

下料口和輸粉邏輯修改后輸粉情況歷史曲線：
為防止堵管，經過調試，設置了大補氣聯鎖開啟條件：當主管道壓力升高0.45MPa延時15s，且出料閥開到位延時1s，從而降低堵管現象的發生。
4、在經過上述改造后，對氣力輸粉系統整體進行調試，為保證空壓機的正常運行保護設備，在保證正常輸粉壓力的情況下，將發送罐進氣閥后手動閥開度減小，發送罐大補氣閥前和小補氣閥前的手動閥開度減小，同時禁止輸送壓力低于0.6MPa;經過調整，即保證了合理的輸送壓力，又保證了輸粉達到設計出力，同時維持了空壓機的正常運轉。
取得的成果
1、經過以上的改造和調整，目前氣力輸粉基本達到額定值20t/h的出力，且運行較為穩定。為今后六期制粉廠輸粉起到一定穩定作用，穩定了#3脫硫石灰石粉的來源。
2、2013年五期共計向六期輸粉7748噸，按分公司磨制成石灰石粉成本約為110元/t，購買的成品石灰石粉成本約為190元/t，2013年輸粉用空壓機耗電量約為80萬Kwh，費用約為24萬，因此2013年全年節約石灰石粉費用約38萬元。
3、由于對成品倉空氣管的改造，減少了因堵管造成粉倉跑粉的現象，保護了環境衛生。
結束語
脫硫運行的經濟調整是多方面的，在細化管理、努力降低運行成本的大環境下，要想降低脫硫運行成本，就要從脫硫的每一個細節入手，做好每一個閥門、系統和微小環節的調整，使每一個環節的設備發揮最大效應，因此就要求我們不斷總結經驗，不斷的進行研究和探討。
