大型多級液壓往復翻動式爐排生活垃圾焚燒技術典型應用案例

工藝路線及參數

垃圾經推料器到達爐排干燥段，通過滑動爐排和翻動爐排翻動垃圾實現垃圾干燥、燃燒分解、燃燼，達到充分燃燒。煙氣經上部爐膛在850℃以上停留2s以上后采用“SNCR爐內脫硝+半干法脫酸+干粉噴射+活性炭吸附+袋除塵”工藝凈化達標排放，滲濾液處理達標后回用或排放，爐渣綜合利用。垃圾熱值4180kJ/kg～9200kJ/kg，設計垃圾熱值7536kJ/kg;設計年累計運行時間大于8000h;爐排熱負荷(MCR)515kW/平方米;爐排機械負荷(MCR)251kg/平方米;爐排更換率每年不大于5%。

主要技術指標

單臺焚燒爐處理能力750t/d，焚燒爐渣熱灼減率<3%。

技術特點

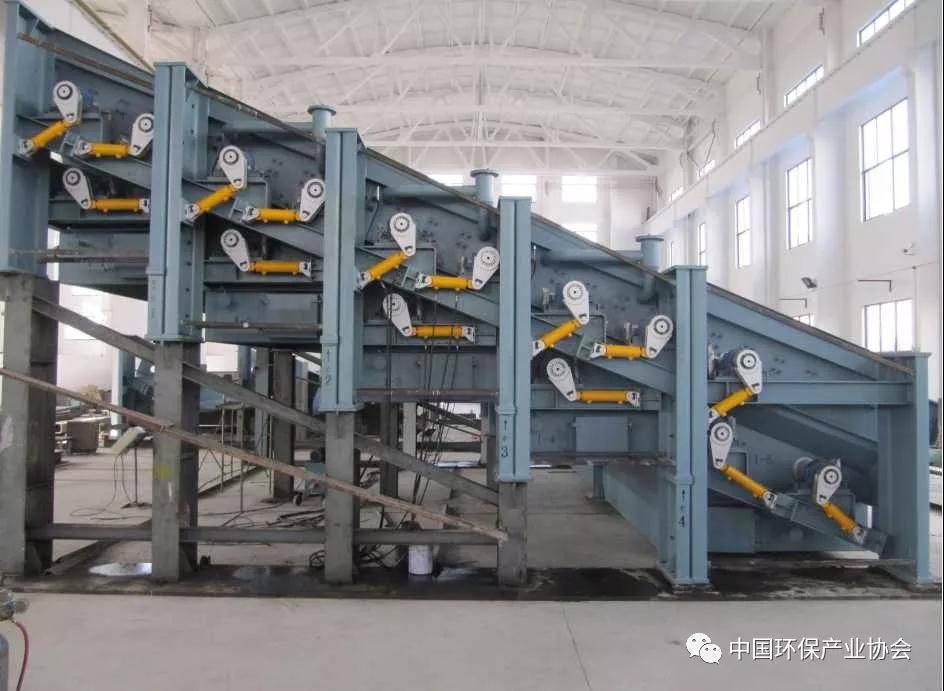

設多列給料小車，保證垃圾布料的均勻性;采用翻動加滑動爐排，可實現垃圾料層良好的透氣性;采用多臺一次風機，可實現不同燃燒段的一次風單獨調節;上部爐膛和二次風口布置采用優化設計，有利于實現揮發性氣體的充分燃燒分解。

案例名稱

蘇州吳江光大環保能源有限公司60萬t/年生活垃圾焚燒處理工程

業主單位

蘇州吳江光大環保能源有限公司

工程地址

蘇州市吳江區太湖新城湯華村(蘇同黎公路西側)

工程規模

年處理生活垃圾60余萬t

項目投運時間

2016年9月8日

驗收情況

項目自2016年9月8日投產以來運行良好，2017年9月光大環保(中國)有限公司委托西安熱工研究院對本項目750t/d垃圾焚燒爐排爐進行了性能測試。測試結果表明：焚燒爐排爐設計機械負荷750t/d，超負荷工況垃圾處理量為850.32t/d，達到設計值(750t/d)的113.4%。額定機械負荷工況下主蒸汽流量為76.95t/h，由于垃圾熱值高于設計值，在超負荷運行時，過熱蒸汽流量達到了87.28t/h，達到設計值(73t/h)的119.6%。額定機械負荷下，爐渣熱灼減率在1.92%，其他負荷下的長期統計結果在1.8%～2.1%，均小于3%。在額定負荷下，焚燒爐850℃以上煙氣停留時間為3.9s，超負荷下850℃以上煙氣停留時間為3.65s，均滿足850℃以上停留時間大于2s。在額定機械負荷下，焚燒爐-余熱鍋爐熱效率為80.594%，對應垃圾熱值為7.986MJ/kg(1908Cal/kg)，在超負荷下焚燒爐-余熱鍋爐熱效率為80.139%，對應垃圾熱值為7.945MJ/kg(1898Cal/kg)，均達到設計要求。每噸垃圾產生0.2474t的爐渣和0.0433t的飛灰，綜合廠用電率為12.95%，噸垃圾耗電量(綜合廠用電)為73.27kWh/t，噸垃圾發電量565.77kWh/t，噸垃圾除鹽水耗量為0.07t。焚燒爐燃燒污染物排放執行歐盟2010排放標準，在額定機械負荷、超機械負荷下煙囪污染物排放濃度均優于設計排放標準，全廠尿素噸垃圾耗量為2.756kg/t，石灰噸垃圾耗量為12.65kg/t，活性炭噸垃圾耗量為0.55kg/t。

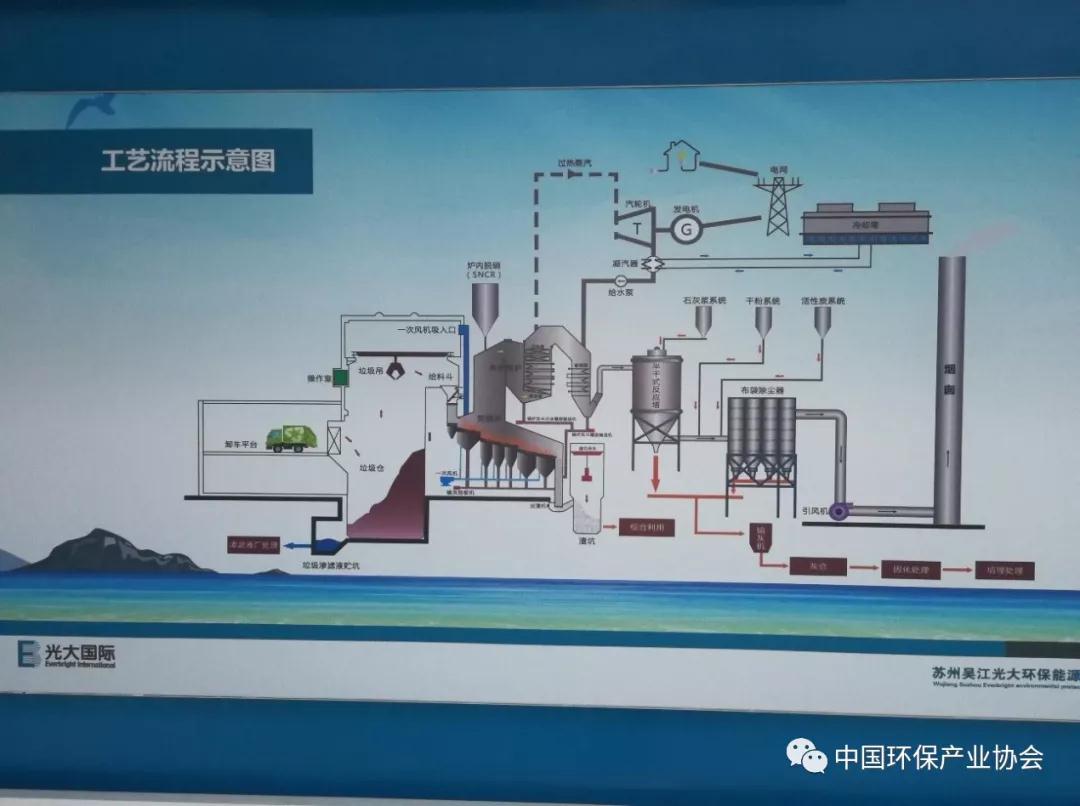

工藝流程

垃圾經推料器到達爐排干燥段，通過滑動爐排和翻動爐排翻動垃圾實現垃圾干燥、燃燒分解、燃燼，達到充分燃燒。煙氣經上部爐膛在850℃以上停留2s以上后采用“SNCR爐內脫硝+半干法脫酸+干粉噴射+活性炭吸附+袋除塵”工藝凈化達標排放，滲濾液處理達標后回用或排放，爐渣綜合利用。

污染防治效果和達標情況

焚燒煙氣治理達標排放，滲濾液處理達標后回用或排放，爐渣綜合利用。

二次污染治理情況

污水經管網到市政污水處理廠處理，通過增加玻璃厚度以及調整運行方式降低噪音，垃圾滲濾液處理達標后回用或排放，爐渣外賣制磚，飛灰螯合處理后送至填埋場填埋。

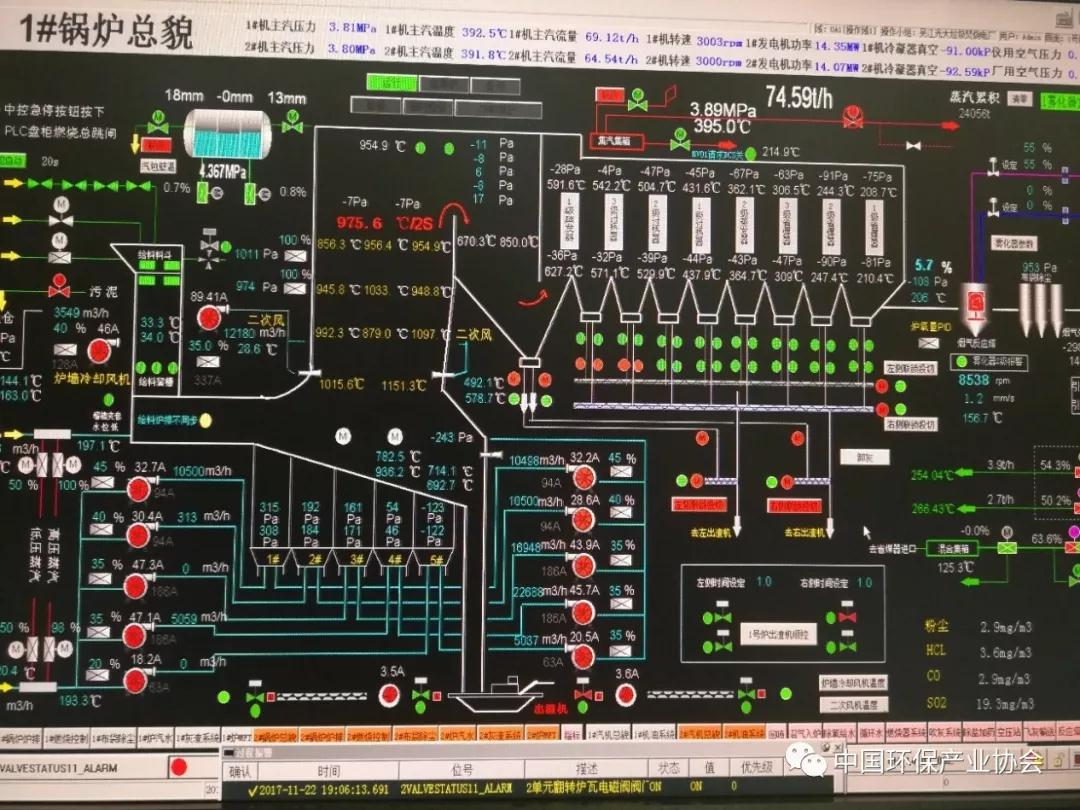

主要工藝運行和控制參數

主汽溫度385-400℃，主汽壓力3.75-3.95MPa，鍋爐蒸發量<80t/h，焚燒殘渣熱灼減率<3%，煙氣在爐膛溫度850℃停留時間>2s，進爐垃圾低位熱值4500-8000kJ/kg;煙氣控制指標：HCl 10mg/標方，二氧化硫50mg/標方，NOx 200mg/標方，CO 100mg/標方，TSP 10mg/標方。

關鍵設備及設備參數

750t垃圾焚燒爐排爐，單臺日均處理垃圾750t，配備余熱鍋爐一套，余熱鍋爐蒸發量73t/h。

投資費用

工程總投資88900萬元，其中工程基礎設施建設費用20750萬元，設備投資費用24200萬元。

運行費用

舉例說明：2017年3月運行成本752.39萬元，明細如下：物耗費164.57萬元，能耗費2.42萬元，人員工資80.65萬元，設備折舊195.87萬元，維修費29.05萬元，其他費用279.83萬元。

能源、資源節約和綜合利用情況

按年處理生活垃圾60萬t計算：1、每年垃圾焚燒減量約120萬立方米，按目前填埋場實際情況，每年可大約節約土地300畝，這樣不僅可以使資源得到有效利用，還可最大程度上降低對土地的占用;2、每年可產生12萬t左右的爐渣，這部分爐渣被用于制磚等，從而可大幅減少制磚單位對土壤的用量，每年可減少土壤用量約10萬t;3、每年產生滲濾液6萬t，產生濃水2萬t，這部分水用作石灰制漿用，另外產生約3萬t清水再回到冷卻塔繼續使用，可以在最大程度上減少對原水的消耗，每年原水的消耗量僅100萬立方米左右。4、在一系列處理工藝過程中可產生130萬立方米的沼氣再回到鍋爐燃燒利用。
