城市垃圾也稱為城市固體廢棄物。它是指城市居民日常生活丟棄的家庭生活垃圾(包括有機、無機和危險品如干電池、熒光燈管等)與人們吃喝有關的廚房有機垃圾及公共場所垃圾、環衛部門道路清掃物(綠色植物殘骸，如草坪除草、樹木剪枝、落葉、紙品、塑料制品和塵土等)及部分建筑垃圾的總稱。

中國是世界上垃圾包袱最沉重的國家之一。據統計，全國城市垃圾歷年堆放總量高達70億噸，而且產生量每年以約8.98%速度遞增。垃圾堆放量占土地總面積已達5億平方米，約折合75萬畝耕地。中國的耕地面積有20億畝，相當于全國每1萬畝耕地就有3.75畝用來堆放垃圾。其中，全國工業固體廢物歷年貯存量達6.49億噸。占地面積5.17萬公頃。全國600多座大中城市中，有70%被垃圾所包圍，所謂“垃圾包圍城市”。全國城市垃圾年產量：80年代為1.15億噸，90年代已達1.43億噸(僅次于美國，居世界第二)。按此計算，1.43億噸除以4噸(一輛卡車的載重量)等于3575萬輛;3575萬輛乘以5米(每輛卡車長度)等于17.88萬公里。中國約有2/3的城市陷入垃圾圍城的困境。中國僅“城市垃圾”的年產量就近1.5億噸，這些城市垃圾絕大部分是露天堆放。它不僅影響城市景觀，同時污染了與我們生命至關重要的大氣、水和土壤，對城鎮居民的健康構成威脅，垃圾已成為城市發展中的棘手問題。垃圾不僅造成公害，更是資源的巨大浪費。每年年產1.5億噸的城市垃圾中，被丟棄的“可再生資源”價值高達250億元!北京市現日產垃圾13000噸，全年生產495萬噸，而且每年將以8%的速度遞增。衛生填埋，這種方法避免了露天堆放產生的問題，其缺點是建填埋場占地面積大，使用時間短(一般十年左右)，造價高，垃圾中可回收利用的資源浪費了;再是焚燒，使垃圾體積縮小50%～95%，但燒掉了可回收的資源，釋放出有毒氣體，如二惡英、電池中的汞蒸汽等，并產生有毒有害爐渣和灰塵;還有就是堆肥，這種方法需要人們將有機垃圾與其它垃圾分開才行，它具有很好的發展前景。但是根據中國的國情來說分類回收、堆肥、衛生填埋都難以長久實施或者根本無法實現。

垃圾焚燒可謂從國情與需求上滿足了現當代發展的需求，所以垃圾焚燒發電行業在現當代得到快速發展。

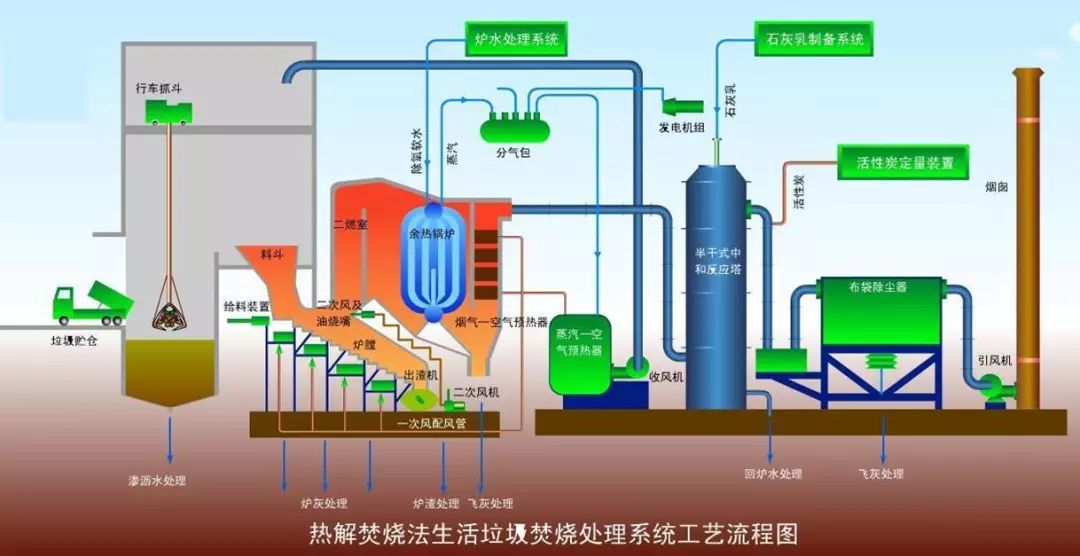

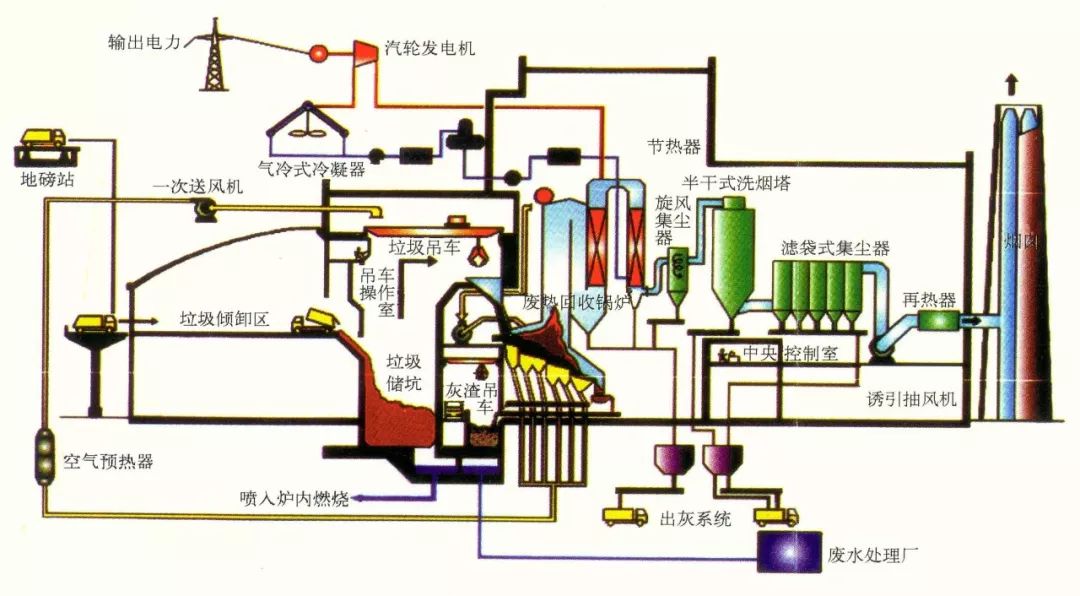

垃圾焚燒發電工藝

垃圾焚燒發電廠組成：

生活垃圾焚燒發電廠包括主體工藝系統、輔助系統和配套設施三大部分。

一、主體工藝系統

垃圾接收、儲存及輸送系統

垃圾焚燒系統

余熱利用系統

煙氣凈化系統

灰渣處理系統

電力系統

低壓供配電及電氣傳動

自動化儀表及計算機系統

二、輔助系統

輔助燃料系統

壓縮空氣系統

循環水系統

給排水系統

除鹽水制備系統

滲濾液處理系統

通風及空調系統

調度、通訊系統

三、配套設施

消防、環境保護、勞動安全防護與辦公生活服務設施。

垃圾接收、儲存及輸送系統：

該系統主要包括：垃圾稱重設施---汽車衡、卸料大廳、卸料門、垃圾儲坑、抓斗起重機。

一、汽車衡

汽車衡采用SCS系列淺基坑全自動電子汽車衡，主要由稱重秤體、稱重傳感器、稱重顯示器、計算機系統等組成。量程根據城市最大型的運輸車輛總重確定，稱重精度20kg。

二、垃圾卸料大廳

垃圾卸料大廳系運輸車卸料周轉平臺，設行使路線標識和信號燈。卸料大廳長度依據垃圾坑長度與垃圾抓斗檢修區域?qū)挾却_定，大廳寬度依據城市最大型的運輸車總長與轉彎半徑確定，以保證垃圾運輸車能正常卸料和交通暢通。

三、垃圾卸料門

根據項目處理規模和入廠垃圾運輸車集中度確定，并滿足《生活垃圾焚燒處理工程技術規范》。可采用電動或液壓提升式卸料門。卸料門的開啟與垃圾起重機聯鎖或由垃圾吊操作員控制，通過信號燈指示開閉狀態，以調度垃圾車進行卸料，卸料完畢后立即關閉，防止垃圾坑內臭氣向外泄露。

四、垃圾坑

垃圾坑有效容量按照5~7天垃圾處理量設置，長度、寬度和深度綜合考慮焚燒爐中心間距、垃圾堆存安息角、地質條件以及是否有利于滲濾液排出進行確定。垃圾坑除起到儲存、調節垃圾數量的作用外，便于對垃圾進行攪拌、混合和脫水，起到對垃圾品質的調節作用。

五、垃圾起重機

垃圾抓斗起重機，用于垃圾的給料、堆垛、移料和混料，采用半自動或全自動控制，安裝于垃圾坑上部。抓斗起重機的單臺處理能力和數量依據項目日處理規模確定。

煙氣凈化處理

生活垃圾焚燒產生的煙氣含有氯化氫、二氧化硫、氮氧化物、 硫化氫、一氧化碳、重金屬、飛灰、二噁英等有害物質。

垃圾焚燒廠煙氣排放指標需滿足的最低標準：《生活垃圾焚燒污染控制標準》(GB18485-2014)。

每條垃圾焚燒線分別配置1套獨立的煙氣凈化處理線，經凈化處理后的煙氣通過引風機、80米煙囪排入大氣。

每條焚燒線引風機出口水平煙道(直管段長度需滿足測量精度要求)或煙囪分別設置1套獨立的煙氣在線監測儀，以連續監測每條焚燒線的煙氣排放指標。

采用德國馬丁半干法煙氣凈化技術，即“半干法噴霧塔+活性炭吸附+布袋除塵器” 工藝。

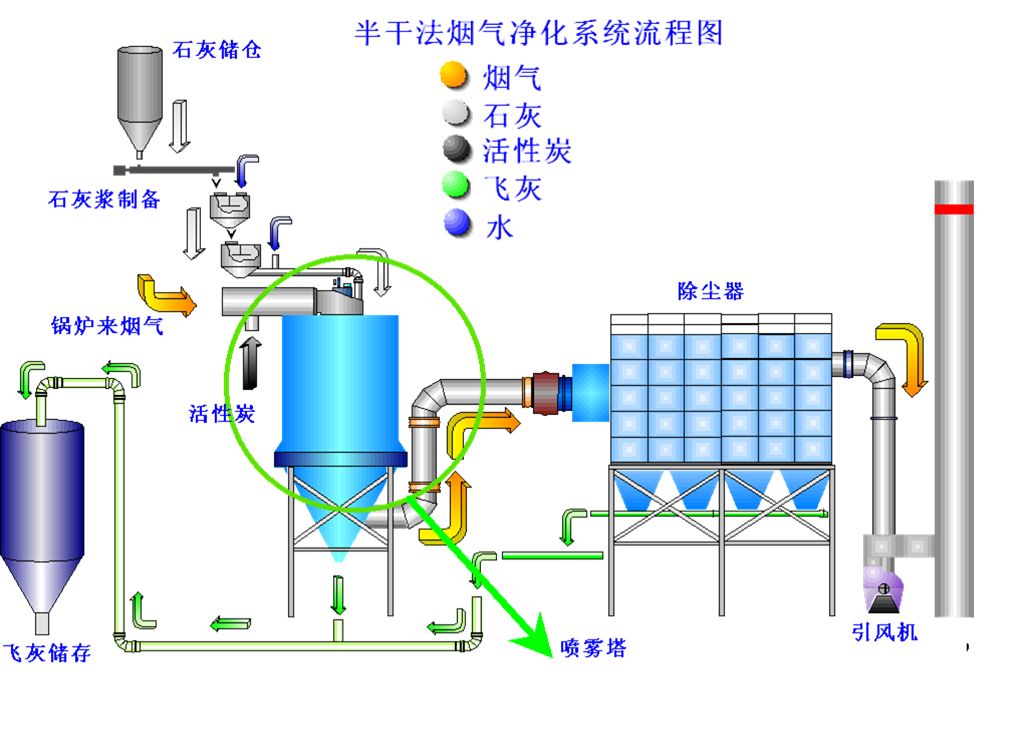

煙氣凈化流程如下圖：

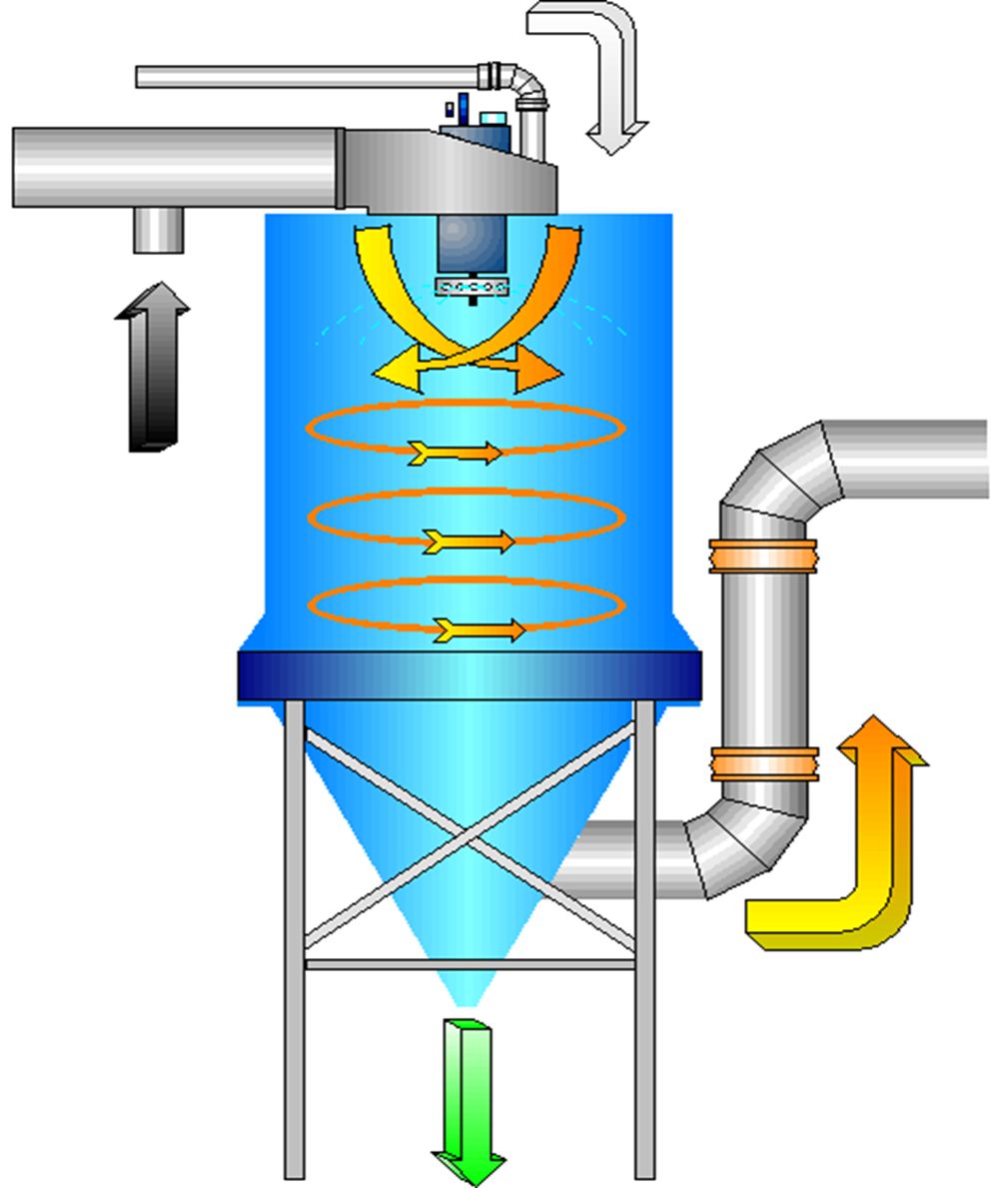

一、噴霧塔

鍋爐出口溫度為210℃的煙氣自頂部導入噴霧塔，噴霧塔頂部導流片使煙氣進入噴霧塔后形成旋轉紊流流動，噴霧塔的頂部布置石灰漿液噴霧機，將石灰漿液粉碎成直徑為50微米以下的霧滴，以大大提高石灰漿液的比表面積和增加煙氣中酸性氣體分子與石灰漿液中氫氧化鈣分子接觸的面積和接觸的時間，以確保較高的反應效率，酸性氣體與石灰漿液的反應后生成粉塵顆粒，當煙氣從噴霧塔導出時隨著流向的改變，在離心力的作用下，有較多的粉塵脫離煙氣掉入灰斗。

噴霧塔的出口設計煙溫為150℃，煙氣在噴霧塔內的停留時間為27s。

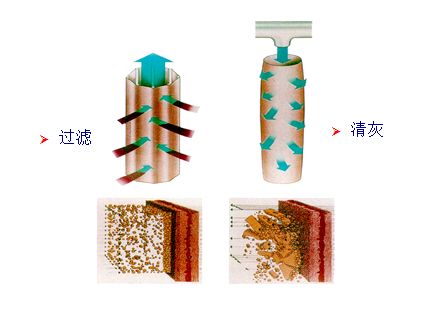

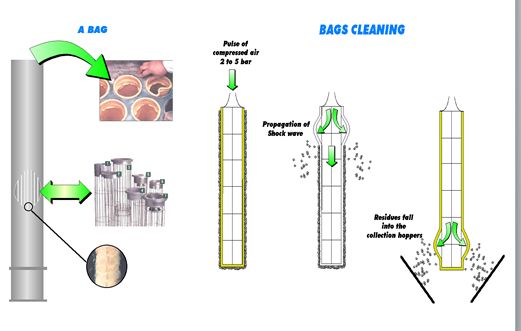

二、布袋除塵器

布袋除塵器型式為下進氣、外濾袋、脈沖噴吹清灰;

PLC程控：進行定期或壓降控制啟動清灰系統;

啟動循環預熱系統;

袋籠 ：316L不銹鋼、碳鋼或碳鋼鍍塑;

濾袋材質：PPS(聚苯硫醚)、玻纖、P84(聚酰亞胺)和PTFE(名四氟乙烯);

目前，垃圾焚燒項目大多選用PTFE+PTFE覆膜， PTFE經PTFE覆膜處理后，濾料的過濾精度，表面光潔度，耐腐蝕、耐磨、耐酸堿性、韌性和強度均得以大幅度提升，壽命可達4年，可實現粉塵零排放。

三、石灰漿液儲存制備系統與活性炭噴射系統

(1)石灰漿系統

石灰倉設計容量

熟石灰品質

石灰漿液濃度

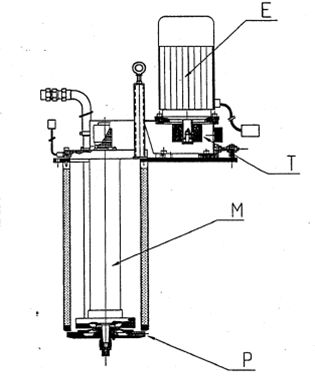

石灰漿泵的選型

石灰漿噴入量的控制與耗量預估

(2)活性炭系統

活性炭倉設計容量

活性炭噴射裝置

活性炭計量與耗量預估

四、二噁英的防治

燃燒室內溫度達到850℃區域停留時間≥2s，徹底分解煙氣中的二噁英。

二次風調節：保證出口煙氣CO濃度≤50mg/Nm3。

當煙氣溫度降到300～500℃范圍，有少量已經分解的二噁英將重新生成，盡量減小余熱鍋爐尾部截面積，提高煙氣流速，減少煙氣從高溫到低溫過程的停留時間，以減少二噁英再生成。

噴霧塔入口煙道布置活性炭導入裝置，噴入比表面積大于700m2/g的活性炭以吸附二噁英、重金屬。

采用高性能袋式除塵器。

五、脫硝系統

用以去除煙氣中氮氧化物，采用的工藝為SCR或SNCR。

(1)SCR(選擇性催化還原)脫硝：使用催化劑，還原劑(無水氨、氨水或尿素)與煙氣中的氮氧化物反應生成無害的氮和水，從而去除氮氧化物，SCR系統脫硝效率80~95%。

SCR有效反應溫度范圍較SNCR低的多，約320～400℃。 最普遍使用的還原劑為氨。

(2)SNCR(選擇性非催化還原)脫硝：無催化劑的條件下，還原劑(無水氨、氨水或尿素)與煙氣中的氮氧化物反應生成無害的氮和水，從而去除煙氣中的氮氧化物，SNCR系統的脫硝效率因要求的反應溫度較高，因此，垃圾焚燒項目的去除率較低，約40~50%。

反應原理：NOx + 還原劑 → 氮氣 + 水;

反應溫度：850℃～1200℃;

還原劑：氨、尿素;

催化劑：不用催化劑，鍋爐爐膛作為反應器，不需要另外的反應器。

主要控制系統

閉環控制系統(MCS)

數據采集系統(DAS) (SOE)

順序控制系統 (SCS)

鍋爐安全保護(FSSS)

汽機聯鎖保護系統(ETS)

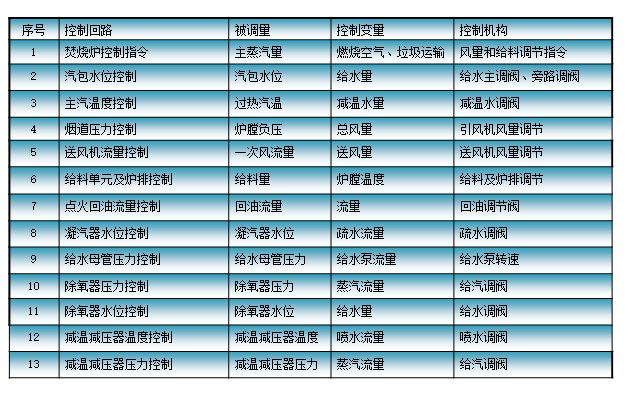

主要控制系統.MCS：

主要控制系統.DAS：

1、顯示

包括操作顯示、成組顯示、棒狀圖顯示、報警顯示、操作指導等;

2、制表記錄

包括定期記錄、事故追憶記錄、事故順序(SOE)記錄、 跳閘一覽記錄等。

3、歷史數據存儲和檢索

4、性能計算

主要控制系統.SCS.

給料側：

輔助燃燒功能組

燃料供給功能組

爐膛吹掃功能組

吹灰功能組

加砂功能組

石灰石功能組

爐側：

引風機功能組

二次風機功能組

一次風機功能組

汽包本體控制功能組

鍋爐給水功能組

過熱蒸汽功能組

減溫水功能組

煙氣功能組

底灰系統

鍋爐連排定排功能組

鍋爐FSSS系統

機側：

凝結水系統

電動給水泵系統

除氧器給水系統

高壓加熱器系統

低壓加熱器系統

汽機潤滑油系統

抗燃油系統

循環水系統

真空系統

汽機ETS系統

主要控制系統.FSSS：

油槍和尾部煙道吹掃試驗

燃油系統泄漏試驗

鍋爐點火

鍋爐爐膛壓力和滅火保護

主燃料跳閘MFT

燃燒器控制

安全門保護

過熱器保護

汽包水位保護

床溫保護

燃油速斷閥的控制

主要控制系統.ETS：

ETS即汽輪機危急跳閘系統，它接受來自TSI系統或汽輪發電機組其它系統來的報警或停機信號，用于監視汽輪機轉速，軸向位移，軸承潤滑油壓，凝結器真空以及電液調節系統油壓。

當這些參數中任一個超過運行限額時，系統將發出指令關閉所有汽輪機進汽門，使汽輪機跳閘停機，以保設備安全。

二次污染

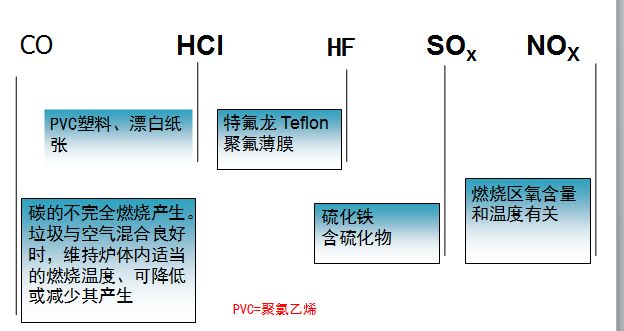

無機有害氣體：

重金屬：

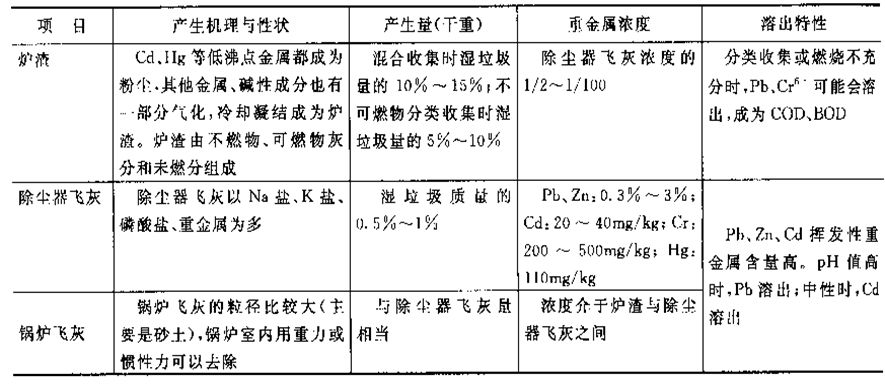

焚燒過程產生的灰渣(包括爐渣和飛灰)一般為無機物質，它們主要是金屬的氧化物、氫氧化物和碳酸鹽、硫酸鹽，磷酸鹽以及硅酸鹽。

有機污染物：

二惡英(PCDDs或TCDDs) [多氯代二苯并-對-二惡英];

呋喃 (PCDFs);

多環芳香烴化合物(PAHs)。

來源:垃圾燃燒發電技術
