摘 要：江西某電廠700MW機組濕法脫硫系統（Wet Flue Gas Desulfurization，WFGD）添加了氧化增效劑，為了解氧化增效劑對WFGD系統脫硫脫汞效率的影響，對該機組進行了氧化增效劑的添加實驗，分析增效劑對WFGD系統脫硫和脫汞效率的影響。結果表明：氧化催化劑投入后，WFGD系統的脫硫效率提高了4.31%，脫汞效率提高了10.94%，氧化增效劑提升了濕法脫硫裝置的脫硫和脫汞效率，環保效果明顯。

0 引言

隨著全國用電量的增加，一些電廠的實際用煤的成分偏離設計煤種較大值，導致脫硫塔負荷增大，需要對其進行增容改造。脫硫塔的增容改造一般時間較長而且資金投入大，因此添加氧化增效劑成了現在很多電廠共同的選擇。本文主要研究了江西某電廠鍋爐WFGD系統添加氧化增效劑前后脫硫塔的脫硫和脫汞的效率，分析增效劑對煙氣中汞和二氧化硫脫除率的影響。

1 測試過程

1.1 鍋爐設備簡介

某電廠 700MW 超臨界機組鍋爐本體由上海鍋爐有限公司設計制造。兩臺 700MW 燃煤鍋爐為超臨界參數變壓運行直流爐，單爐膛、一次再熱、平衡通風、露天布置、固態排渣、全鋼構架、全懸吊結構Ⅱ型爐。

鍋爐容量和主要參數：主蒸汽和再熱蒸汽的壓力、溫度、流量等要求與汽輪機的參數相匹配，主蒸汽溫度按571 ℃，最大連續蒸發量（BMCR）2102 t/h，最終與汽輪機的 VWO 工況相匹配，爐型號：SG2102/25.4－M959。

制粉系統采用中速磨冷一次風正壓直吹式，每臺鍋爐配置6臺中速磨煤機；獨立密封風系統，6臺磨煤機共用1臺密封風機，一臺備用。

燃燒系統采用四角切向布置的擺動燃燒器，在熱態運行中，一、二次風噴口均可上下擺動，一次風擺角±20 °，二次風擺角±30 °。噴口的擺動由能反饋電信號的執行機構來實現。擺動靈活，四角同步。油燃燒器的總輸入熱量按30%BMCR計算。布置三層油燃燒器，共12支，點火方式為高能電火花點燃輕油，然后點燃煤粉。每支油槍出力為3500 kg/h。

燃油槍采用機械霧化，噴嘴保證燃油霧化良好，避免油滴落入爐底或帶入尾部煙道。設計煤種元素分析的收到基全硫為 0.8%，對應的脫硫塔入口煙氣二氧化硫為1500 mg/m3。

1.2 測點布置

如圖 1 所示，采樣測點分別布置在 WFGD 入口和出口處。測試總汞的含量和煙氣中二氧化硫的濃度，用于判斷增效劑對脫汞和脫硫效率的影響。測試二氧化硫濃度時將煙氣分析儀連接煙道取樣點，調試好儀器，取三個點分別測試二氧化硫的濃度，將測試結果進行記錄匯總。測試總汞濃度時，將測試儀器連接就緒，選取 3 個點進行測試，測試結束后將樣品回收，放入密封瓶內保存，等待進一步分析。

測試項目所用儀器、儀表都經過專業校驗，且在校驗有效期內。此外，在每次試驗前后，都采用了具備有效校驗證書的標準氣體對煙氣分析儀進行標定。環境溫度和大氣壓力測點在送風機入口有遮陽陰涼處。

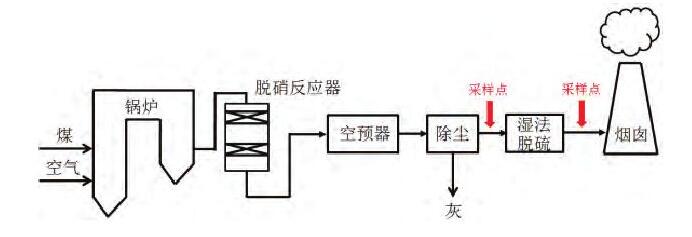

圖1測點位置

1.3 測試方法

本次對于煙氣中汞含量的測試采用安大略法，此法是目前國際上運用最廣泛的大氣汞排放檢測方法。

煙氣中的汞主要由三種形態存在：顆粒態汞，氣態單質汞和氧化態汞。安大略法針對這三種形態的汞都能測量而且有很高的測量精度，測量范圍為0.5~100 μg/m3。圖 2 為安大略法的流程示意圖。

如圖所示，首先，取樣槍在煙道的采樣點等速取樣，煙氣在此處被吸入取樣系統。在取樣槍的前端有石英纖維過濾器，顆粒態汞在這個地方被捕獲。隨后煙氣流入取樣管，取樣管外包裹有加熱帶，其溫度必須維持在 120 ℃以上，確保取樣管具有一定的溫度，這樣可防止煙氣中的汞在取樣管上凝結。后面冰浴中的吸收瓶的作用是吸收單質汞和氣態二價汞。二價汞在 1mol/L 的 KCI 溶液中被吸收，而單質汞則由5%硝酸+10%過氧化氫溶液和 4%高錳酸鉀+10%硫酸溶液吸收。隨后，待取樣完成對樣品進行復原、消解然后對其中的汞含量進行測定。

SO2測試依據 EPA Method 6C 方法進行。

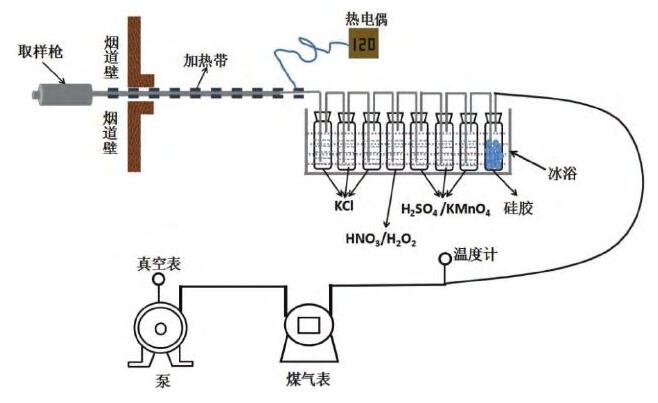

圖2 安大略法裝置示意圖

1.4 測試條件和工況

為了滿足測試的要求使測試結果準確對電廠的運行條件有一定的要求，如表1所示

表1 現場測試條件和工況

2 測試結果與分析

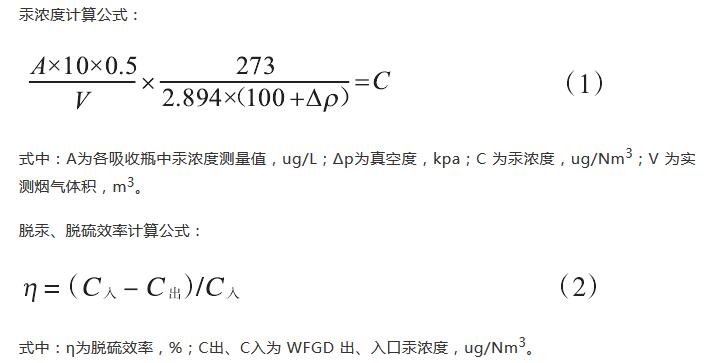

2.1實驗數據計算方法



2.2 汞和二氧化硫

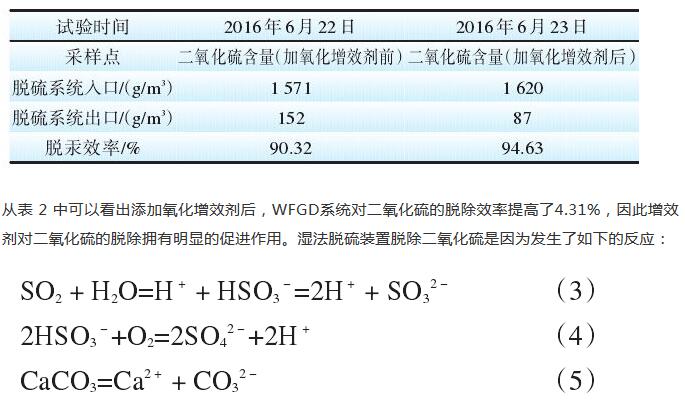

濃度測量結果在640 MW負荷下，在WFGD入口、WFGD出口處進行3次平行工況的測量，分別將三次結果取平均值，脫硫測試數據見表2

濕法脫硫裝置對二氧化硫的脫除效率不理想的原因主要是“雙膜效應”即在吸收塔中大量的碳酸鈣是以微小顆粒狀存在的，而這些顆粒狀碳酸鈣的表面存在著氣模和液膜，嚴重影響了二氧化硫的傳質過程，阻礙了上訴反應的發生，降低了脫硫塔的脫硫效率。而且碳酸鈣難溶于水也對脫硫效率帶來了一定的影響。因此添加氧化增效劑的主要目的就是克服這兩個問題。

增效劑主要成分有四種：表面活性劑、助溶劑、催化劑和化學軌道形成劑。這四種成分可以有效的削弱雙膜效應與溶解度對脫除率的影響。首先，表面活性劑可以改變碳酸鈣顆粒表面的濕潤度，增強界面處的傳質效果。然后助溶劑的主要作用是促進碳酸鈣顆粒的溶解，加快其和溶液中碳酸根離子的反應。催化劑可以降低反應活化能加快反應的進行，而化學軌道劑則是在碳酸鈣顆粒表面制造微孔和裂紋，這些微孔就是液體中的硫進入碳酸鈣顆粒內部的通道。大大加快了硫的傳質，從而加快了反應的速度。

在640 MW負荷下，在WFGD入口、出口處進行3 次平行工況的測量，分別將三次結果取平均值，脫汞的測試數據見表3

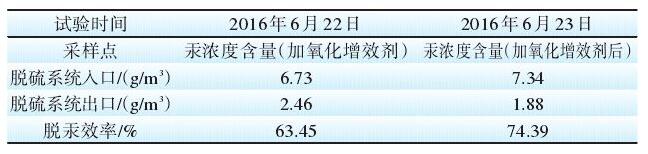

表3 氧化增效劑對脫硫系統前后汞濃度的影響

從表 3 中可以看出添加氧化增效劑后的脫汞效率提高了 10.94%，脫汞效率有了明顯的提升。濕法脫硫裝置對汞的脫除效率不理想的原因主要是：二價汞在脫硫漿液中與具有強還原性的亞硫酸根離子反應，被還原為零價汞發生二次釋放，而WFGD裝置對零價汞幾乎沒有脫除作用。所以導致不能完全脫除二價汞。添加增效劑后使得脫硫漿液里的二價汞發生了絡合反應，降低了溶液中的二價汞濃度從而抑制了汞的二次釋放。

3 結語

從本次現場測試的實驗數據來看，氧化增效劑能顯著提升濕法脫硫裝置的脫硫、脫汞效果，可提高脫硫效率4.31%，提高脫汞效率10.94%。氧化增效劑的添加能有效的降低燃煤電廠二氧化硫和汞的脫除效率，增強了電廠對不同煤種的適應性。并且減少脫硫塔循環漿液的噴淋量，降低運行成本。
