張宇晨，陳小朵，桂思，蘇樺，張偉芳，劉常青，吳春山，鄭育毅

(福建師范大學 環境科學與工程學院，等)

隨著國民消費水平提高，城市生活垃圾產量逐年攀升，已成為當前面臨的一項重要環境問題。作為一種常用的垃圾無害化處理處置方法——焚燒法，其以減量化顯著、無害化徹底和資源化高效等特點逐漸成為生活垃圾處理的主流技術。生活垃圾焚燒飛灰(簡稱“飛灰”)作為焚燒的必然產物，約占焚燒垃圾總量的3%~5%。2010—2020年期間，我國垃圾焚燒廠從原來的104座發展到463座，日處理能力從8.49萬噸提升到56.78萬噸，產生的飛灰量巨大。作為危險廢物，飛灰富集了較高濃度重金屬和痕量劇毒性二噁英化合物，在雨水淋溶等作用下遷移釋放進入環境，造成二次污染，環境潛在風險高。

浸出是研究飛灰中重金屬污染特性的常用方法，通過選擇不同的浸提劑，模擬不同環境下重金屬總量、形態和浸出規律，以評價其釋放潛力。相關文獻表明經穩定化處理后的飛灰在酸性環境下，其中的重金屬仍易被浸出，且浸出行為與總量、形態以及在礦物相中的分布有關。重金屬的浸出行為受浸提劑種類、重金屬形態影響，同時飛灰中礦物相成分也決定了重金屬的釋放行為。目前研究集中在短期浸出，可能低估飛灰中重金屬浸出的長期潛在風險，福州地區相關研究也鮮有報道。因此，綜合全面分析福州市飛灰中重金屬的污染特性，分析其與全國不同地區的差異，顯得十分重要。

本研究不僅分析飛灰中重金屬總量、賦存形態及浸出毒性，并以超純水、醋酸和5 mol/L鹽酸為浸提劑，探究飛灰中重金屬的長期潛在浸出行為。同時，結合飛灰物相組成，以期全面評估飛灰的長期環境影響，進而為福州市焚燒飛灰風險管控、無害化處理及資源化回收利用提供理論依據和數據借鑒。

采集福州某焚燒發電廠飛灰，分析和對比不同地區礦物組分和重金屬污染特征。結果表明此飛灰主要礦物組分除含有CaCO₃和SiO₂外，還包含可溶性氯鹽(NaCl、KCl)和不可溶氯鹽（AlOCl）。重金屬總量Zn＞Pb＞Cu＞Cd＞Cr＞Ni。與全國不同地區的飛灰一致，Zn和Pb總量均較高；Pb超出GB 16889—2008的浸出毒性標準限值。形態分析中，Cd(83.3%)和Cu(66.2%)不穩定態占比高，Zn(47.0%)和 Pb(36.6%)不穩定態也具有一定占比。相比于短期浸出和浸提劑種類（純水、醋酸和鹽酸），5 mol/L鹽酸長時間重金屬浸出效果顯著，Zn和Pb浸出濃度明顯增強且Zn最大；受形態和總量影響，Cu、Cd、Cr和Ni浸出濃度相對較低。因此，飛灰長期堆積在環境中仍具有較高的潛在風險。不同區域飛灰的礦物相及其重金屬污染特征存在一定普遍規律，并具有地域特征，將為后期飛灰固定穩定化方法提供數據支撐。

實驗飛灰樣品取自福州北郊處理能力1200t/d的某大型垃圾焚燒發電廠，焚燒爐型為機械逆推爐排爐，煙氣凈化系統采用“SNCR爐內脫硝(10%尿素)+半干法脫酸(15%石灰漿液)+袋式除塵+活性炭吸附”工藝。該樣品為布袋除塵器灰斗中焚燒爐正常工況下連續3d產生的飛灰，經四分法混合均勻后于105℃烘干研磨，過120目標準篩裝袋密封備用。

1）礦物相及微觀表面形態分析。

2）飛灰重金屬總量及浸出毒性。

3）飛灰的重金屬形態分級提取方法。

4）不同浸提劑下飛灰中重金屬浸出濃度測定

選取飛灰中典型的重金屬Cu、Zn、Pb、Cr、Cd和Ni作為研究對象，全量消解和浸出毒性實驗結果見表1。飛灰中重金屬總量Zn＞Pb＞Cu＞Cd＞Cr＞Ni，Zn最高，Pb次之，Ni最少，這與生活垃圾中這些重金屬的含量以及不同金屬氯化物熔沸點(表2)不同有關。在爐排爐高溫(~890-1000℃)焚燒過程中，大部分重金屬揮發并與飛灰中的氯形成金屬氯化物。如表2所示，Zn、Pb的氯化物熔沸點較低，且垃圾中氯含量高，研究表明了Cl含量較高和還原氣氛條件下能夠促使Zn、Pb形成揮發性較強的單質和氯化物，導致Zn、Pb顆粒及其氯化物遷移和富集在飛灰中。這就是飛灰中Zn和Pb的總量較高的可能原因。Ni的熔沸點較高，在焚燒過程主要進入焚燒爐渣中，在飛灰中富集總量較少。這些重金屬在處理處置過程中若發生浸出，將產生環境風險，甚至通過食物鏈遷移至人體，危害生命健康。

表1 飛灰重金屬總量及浸出毒性

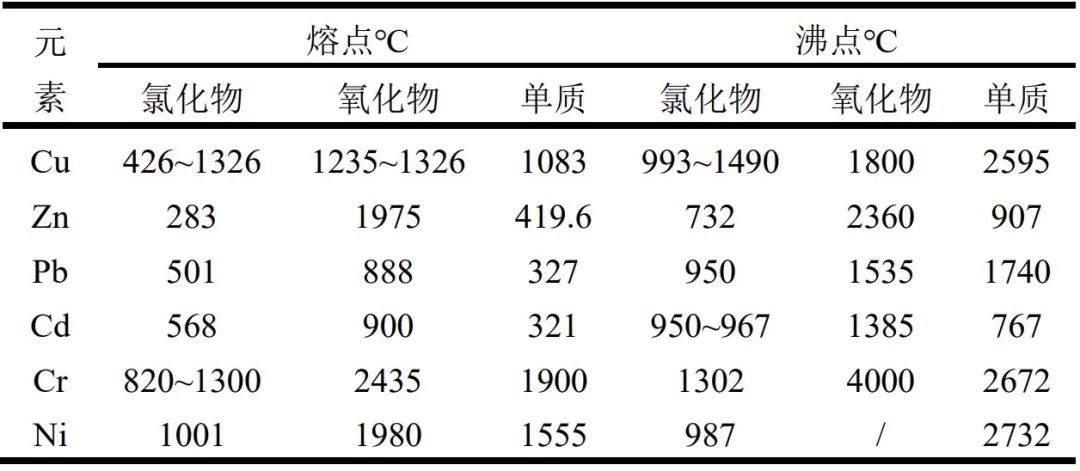

表2 飛灰中重金屬不同存在形態及其熔沸點

浸出毒性實驗中，水平法和醋酸緩沖溶液法測得Pb濃度均超過《生活垃圾填埋場污染控制標準》(GB 16889—2008)的管控限值，分別是標準值的9.8和7.5倍。由于飛灰中存在的堿性物質在浸出過程中大量溶出，1#浸出液pH值增至12.6。兩性金屬Pb在堿性較強(pH＞12)和酸性較強(pH＜6)的環境下容易浸出。其他未超標元素的浸出濃度數值也有較大差異，這與其在弱堿性環境中以氫氧化物或碳酸鹽形態存在有關。綜上，飛灰中各重金屬的浸出濃度差異是由于其金屬本身的化學性質不同所致。

重金屬的生物有效性及潛在遷移性不僅與其總量有關，還與其在飛灰中的賦存形態密切相關，按照BCR分級提取法對焚燒飛灰中不同形態重金屬進行提取測定。BCR四步連續提取法將重金屬分為F1態，主要含有水溶態、可交換態和碳酸鹽結合態，在中性或弱酸性條件下易浸出；F2態主要是鐵錳氧化物結合態，高活性的鐵錳氧化物比表面積大，對金屬離子有較大吸附容量，在還原條件下較易釋放；F3態包括有機物與硫化物結合態，這一過程提取出來的重金屬，是被有機物或硫化物絡合的部分，在強氧化條件下可分解；F4態中元素主要與硅酸鹽礦物組合，在自然條件下性能穩定，環境生態風險較小。本研究飛灰中重金屬的不同賦存形態所占百分比如圖1所示。

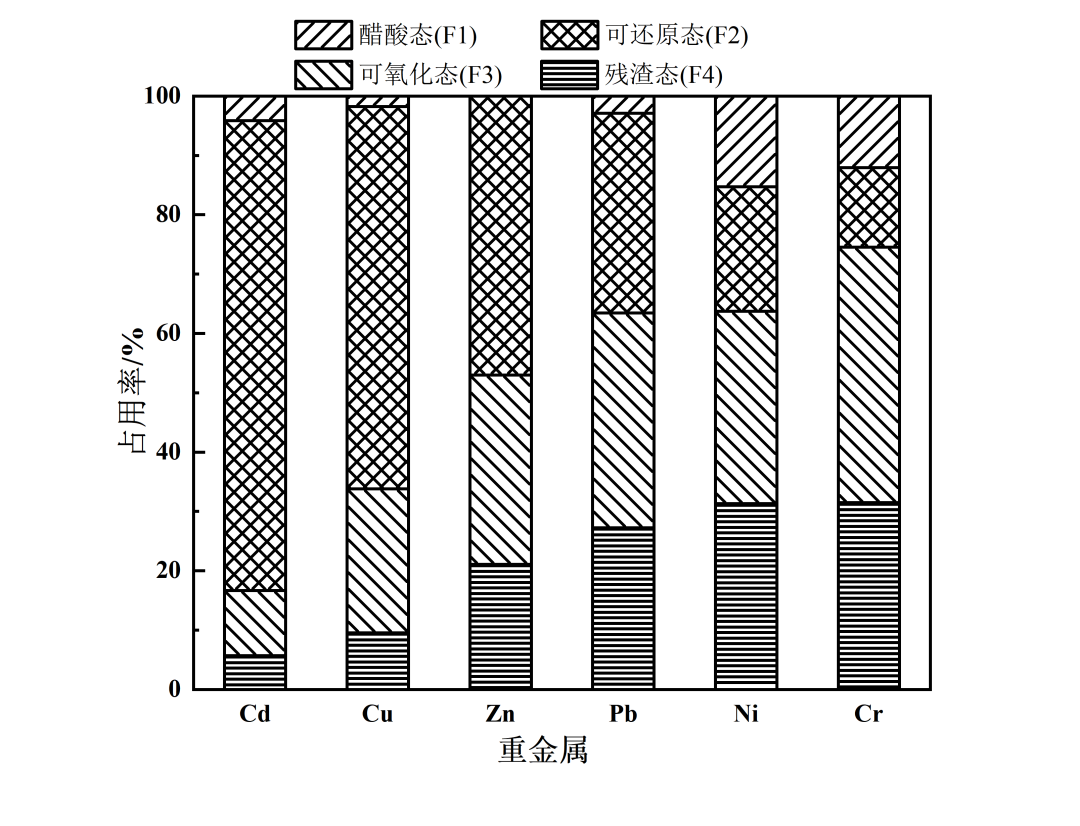

圖1 飛灰中不同重金屬的賦存形態百分比含量

據表1可知，飛灰中Zn的總量較高，然而，其浸出濃度仍滿足GB 16889的填埋標準。圖1中，F(xiàn)1態中Zn占比很低，僅0.03%，與表1結果一致，Zn在弱酸條件下不易被浸出。F2態中Cd、Cu、Zn和Pb總量占比相對較高，在還原條件下容易釋放進入環境中；F3態中Cd總量占比較低的原因可能是有機物在焚燒過程中氧化比較完全，Cr、Pb、Ni、Zn比例相對較高，說明在強氧化條件下，部分有機物分子可能發生降解釋放出重金屬，但通常認為可氧化態屬于穩定態，對環境的毒性較?。籆r和Ni的F4態比例相當，約占31.3%，這部分元素自然條件下比較穩定，不易在酸性環境下浸出。有研究表明F1態和F2態在弱酸性條件可以浸出，屬于不穩定態F₍₁₊₂₎；F3態和F4態在強酸或強氧化性條件才會發生分解，屬于穩定態F₍₃₊₄₎。圖1可以看出，飛灰中重金屬F₍₁₊₂₎態占比Cd＞Cu＞Zn＞Pb≈Ni＞Cr，Cd和Cu的F₍₁₊₂₎態占比均很高，特別是Cd，達到83.3%，在環境中具有較高遷移性。F₍₃₊₄₎態中Cr和Ni占比較高，在環境中相對穩定，Pb和Zn在原灰中以較高含量存在，容易對環境造成潛在危害。

飛灰浸出前后的XRD圖譜見圖2。對比分析標準物質可以看出，原始飛灰中主要的礦物相為NaCl(ICDD 00-001-0994)和KCl(ICDD 01-073-0380)，并且可能含有不可溶氯AlOCl(ICDD 96-900-9195)，本研究測定1#浸出液中氯含量高達5000 mg/L，氯含量較高與垃圾成分中廚余垃圾和含氯塑料制品較多有關；其次，含有的CaCO₃(ICDD 01-086-2340)、CaSO₄(ICDD 00-045-0157)是由于煙氣凈化系統采用半干法脫酸噴射石灰漿液所致。故飛灰中主要物相為氯化物和含鈣化合物。XRD 衍射圖譜上呈現出較多小的、波紋狀的毛刺峰，說明飛灰中含有大量的非晶態物質，大多數情況下，飛灰中的重金屬富集在非結晶相中，在晶體相中分布很少。飛灰中未檢測到重金屬的結晶相，原因可能是飛灰中重金屬占比較低，常以無定型態存在，同時易被硅酸鹽或硅鋁酸鹽類物質包裹在晶格中。

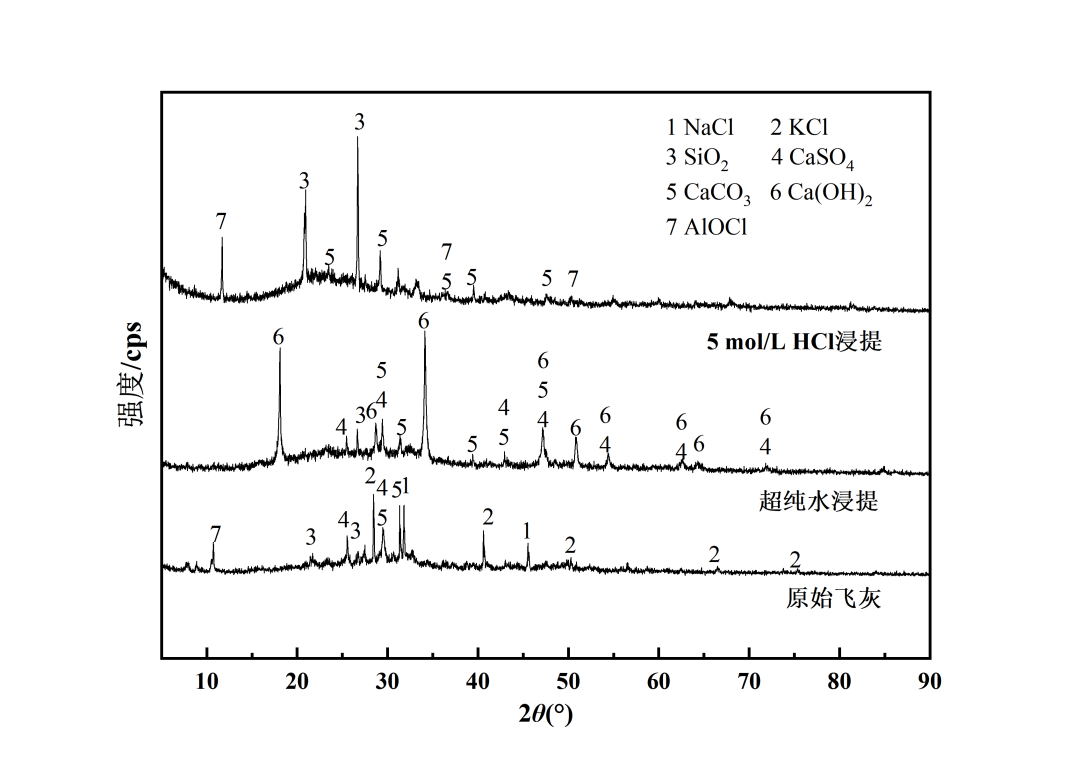

圖2 飛灰浸提前后XRD圖譜

經純水和鹽酸浸出后，飛灰中KCl和NaCl的衍射峰基本消失，表明可溶性氯鹽被脫除。飛灰經純水浸出，出現明顯的水溶性較低的Ca(OH)₂(ICDD 01-078-0315)衍射峰，可能是CaO等堿性氧化物與水反應所致。鹽酸浸出后飛灰中的主要礦物相為CaCO₃、SiO₂(ICDD 01-075-0443)和AlOCl。大量溶解性鹽類被脫除后，性質穩定的SiO₂衍射峰更明顯。同時，原灰中AlOCl物相的衍射特征峰明顯增強，結果表明原灰中包含不可溶氯鹽，可能是飛灰在高溫焚燒過程中產生的，見式（1）、（2）。

飛灰比表面積易受顆粒大小和內部孔徑的影響，在一定程度上會影響飛灰中重金屬和氯鹽的溶出。為進一步直觀獲得飛灰的微觀形貌，采用場發射掃描電鏡觀察。如圖3(a)和，飛灰顆粒表面粗糙，結構松散，顆粒較小，大多為無定形態和多晶聚合體形式出現，有較高的孔隙率，這使得Zn和Pb等易揮發重金屬易在飛灰表面富集，這些重金屬和可溶性氯鹽相對容易溶出。圖3(c)飛灰存在的棒狀晶體可能為CaCO₃。根據原灰EDS能譜結果，飛灰中含有Ca、Cl、O、Na、K、Si等元素，相對含量Ca(40%)> Cl(28%)> O(14%)，結合XRD(圖2)的分析結果，表明飛灰主要以鈣的化合物和氯化物形式存在。

原灰BET測試結果如圖4(a)所示，吸脫附曲線具有明顯的H2型滯回環，為典型的多孔物質的吸附類型。為增加飛灰重金屬的浸出量，Tian等采用超聲預處理使飛灰比表面積增至7.28 m²/g。然而，本實驗未處理原灰比表面積為7.78 m²/g。本實驗飛灰具有較大比表面積，重金屬可能更易附著，且容易被浸提劑浸出。采用Nano Measurer軟件對團聚的顆粒進行粒徑分析，結果見圖4(b)。飛灰粒徑分布大致呈正態分布，其中，粒徑主要集中在75~150 nm，約占57.2%。綜上，飛灰凹凸層疊交錯的形貌和細小顆粒的強吸附性，這也是飛灰能富集重金屬的主要原因。

圖3 原始飛灰掃描電鏡圖譜(a: 10000倍；b-c: 60000倍)

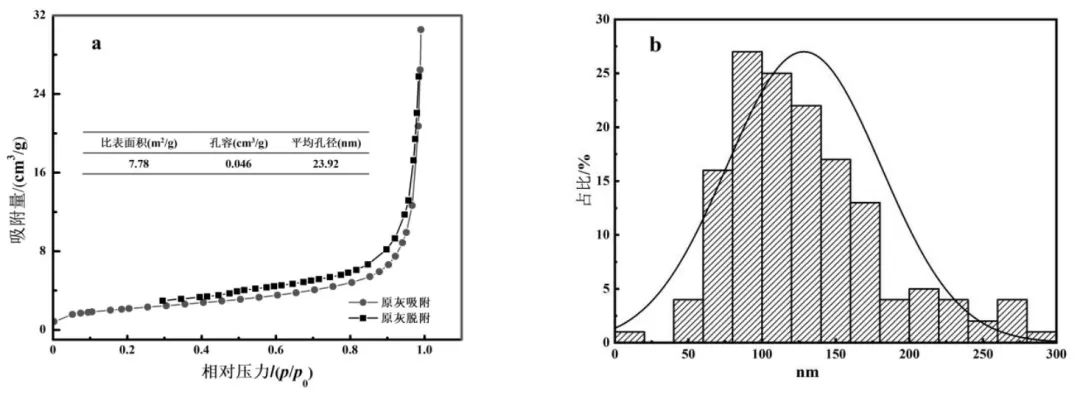

圖4 原始飛灰吸脫附曲線和粒徑正態分布

歸納整理得出不同地區爐排爐焚燒飛灰中重金屬總量(圖5)和礦物組分(表3)。如圖5所示，不同地區飛灰中重金屬總量均以Zn、Pb和Cu居高。對比其他國家，日本飛灰中重金屬總量分布也呈現相同規律。這與不同地區垃圾中均以橡膠塑料、電子產品以及防腐劑等占比大有關。晉江與廣州地區飛灰中Cr總量較高的原因可能與當?shù)匕l(fā)達的皮革制鞋行業有關。作為東北地區重要中心城市和國家重要的制造業基地，哈爾濱地區飛灰中各重金屬總量整體較高，可能是由于其城市垃圾成分中金屬及其化合物較多所致。可見，飛灰中重金屬的總量主要與垃圾種類性質有關，不同地區飛灰中重金屬污染特征呈現一定的規律性，又具有地域特征。

與不同地區飛灰礦物相組分對比，由表3可知，不同地區飛灰均含有碳酸鹽和硅酸鹽，且含有NaCl、KCl等可溶性氯鹽，Na、K元素來源于餐飲中食鹽等調味料的添加，高含量Cl-來源于爐排爐高溫焚燒下無機氯鹽的揮發以及垃圾成分中的廚余垃圾、塑料制品。相較于其他地區，本研究還檢測到不溶氯AlOCl組分，可能是由于飛灰中Al₂O₃與焚燒煙氣中的酸性氣體反應生成。

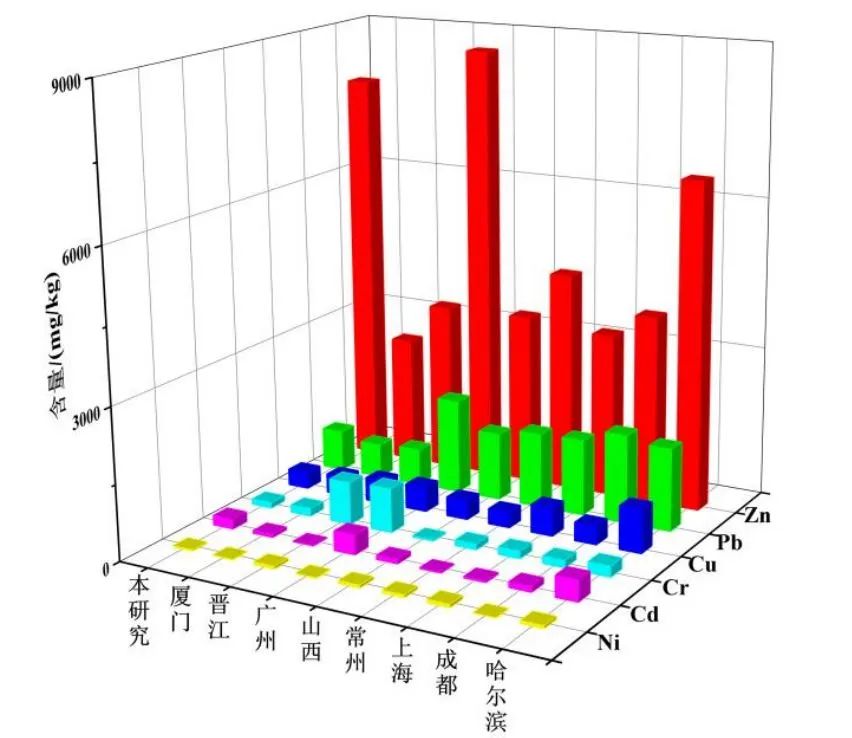

圖5 不同地區飛灰中重金屬總量分布

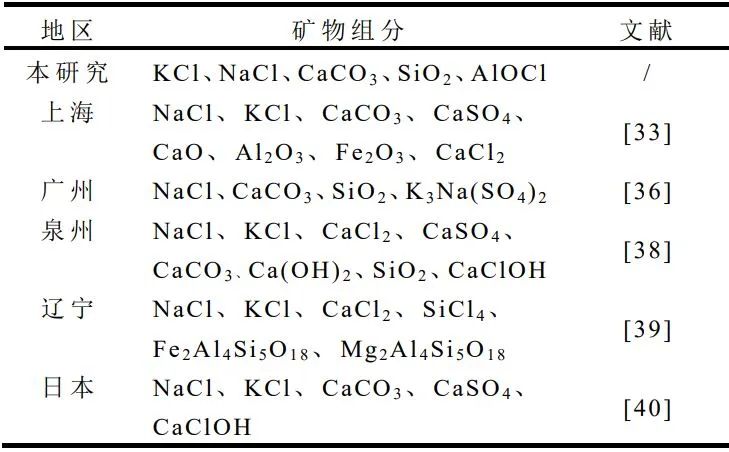

表3 不同地區飛灰主要礦物組分

水平法和醋酸緩沖溶液法毒性浸出實驗均是短期浸出(18 h)，不能反映飛灰中重金屬隨環境條件改變下的浸出情況，不能有效地描述飛灰在長期環境作用下的潛在危害。為了充分反映長期浸出條件下重金屬的浸出風險，本文對長期浸出條件下飛灰中污染物的浸出行為進行了研究。

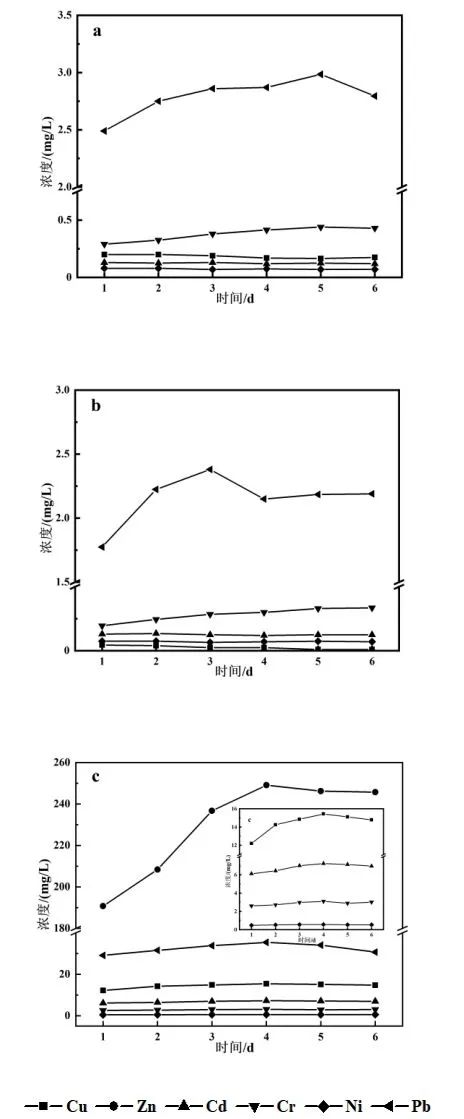

圖6 不同浸提劑下飛灰中重金屬的長時間溶出(a: 1#超純水；b: 2#醋酸；c: 3# 5 mol/L HCl)

3組不同浸提劑長期浸出下重金屬濃度變化見圖6。對比短期浸出毒性結果(表1)，3組不同浸提劑中大部分重金屬濃度隨浸出時間增加而增加。3種浸提劑中，重金屬浸出濃度順序均為3#＞1#＞2#，且3#實驗浸出液重金屬濃度增加最為明顯。在3#實驗浸出液中，重金屬浸出濃度和總量呈現出相同的量化順序：Zn＞Pb＞Cu＞Cd＞Cr＞Ni，浸出濃度與重金屬總量有關，重金屬在浸出初期的酸性環境下利于浸出可溶性氧化物。其中，Zn的浸出效果最明顯且濃度最大，隨著時間的增加，在4天時浸出濃度基本穩定，增至249.1 mg/L。然而，1#和2#實驗浸出液中未檢出(圖6(a-b))，對比圖1可知，其F1態占比(0.03%)基本可以忽略，表明其在中性或弱酸性環境下浸出微量。然而，在酸性條件下，浸出明顯提高。分析其原因是酸性條件下，包裹在飛灰晶體中的高含量Zn與鹽酸反應并從固相轉移至液相。與Zn不同，Pb在3種浸提劑的浸出濃度均較高，隨著時間的增加緩慢增高，1#和3#實驗浸出濃度相對于2#實驗較高，這和Pb的兩性性質有關，即在堿性(1#，浸出pH增至~12)和酸性(2#)條件下容易浸出。由此可見，長期浸出能較真實反映出重金屬的潛在浸出風險，浸提劑種類對部分飛灰重金屬浸出濃度存在一定影響，長期處于酸性環境中的飛灰，其面臨的浸出毒性風險仍然較大。

在1#和2#實驗浸出液中，Cu、Cd、Cr和Ni浸出濃度較低，濃度變化趨勢不盡相同，這與其化學形態有關。可能是Cr和Ni主要以F₍₃₊₄₎態存在，不易浸出；Cu和Cd雖然F₍₁₊₂₎態占比相對高，但元素總量低，導致其浸出濃度相對較低。對比1#和2#實驗，3#實驗浸出液中濃度Cd＞Cr，這可能是Cd的F₍₁₊₂₎態占比更高且在酸性環境下更易浸出。綜上所述，總量和形態決定了飛灰中重金屬的潛在浸出危害。

1)對比全國不同地區飛灰中重金屬污染，其總量分布具有一定普遍性，均以Zn、Pb最高。浸出毒性表明，Pb超出GB 16889—2008中限值；而Zn的醋酸態占比低，浸出未超標。Cd和Cu不穩定態占比較高，受總量影響，也未超標。

2)和全國不同地區研究基本一致，飛灰粒徑較小，含無定形顆粒、棒狀等聚合體，礦物組分均含有NaCl、KCl、SiO₂、CaCO₃。而本研究得出的不可溶氯鹽AlOCl可能來自Al₂O₃與煙氣中的酸性氣體反應產生。

3)對比短期毒性浸出，超純水、醋酸和5 mol/L鹽酸3種浸提劑中，重金屬長期浸出濃度會隨時間有所增加。其中，Pb濃度均較高，而Zn在鹽酸條件下明顯增強。Cu、Cd、Cr和Ni的浸出濃度隨時間變化不顯著，與其賦存形態和總量有關。由此可見，浸提劑的種類、重金屬總量和形態決定飛灰中重金屬的浸出行為，這些基礎數據可為福州市焚燒飛灰處理處置提供基礎數據參考，具有實際指導意義。

4) 在復雜的堆積環境下，垃圾焚燒飛灰中重金屬具有較大的潛在環境風險。因此，需要對飛灰通過進一步穩定化處理達到無害化要求，并且在入場填埋以及資源化利用時應充分考慮其浸出行為。
