黃靜穎, 張浩, 譚欽懷, 等. 小型垃圾熱解氣化焚燒廠碳排放計算[J]. 環境衛生工程, 2021, 29(4): 1-6.

HUANG J Y, ZHANG H, TAN Q H, et al. Calculation of carbon emissions of a small scale waste pyrolysis-gasification incineration plant[J]. Environmental Sanitation Engineering, 2021, 29(4): 1-6.

• 研究對象

      以舟山市某垃圾無害化處理項目為研究對象，該項目的垃圾焚燒系統采用立式旋轉熱解氣化焚燒爐對周邊城市生活垃圾及部分工業可燃垃圾進行焚燒處理，處理規模為28 t/d，無須添加輔助化石燃料；并配建1.8 t/h臥式余熱鍋爐，給水量1.854 t/h，給水溫度20℃，蒸汽壓力0.7 MPa，蒸汽溫度170℃；項目渣產量為3.1 t/d，灰產量為1.44 t/d；垃圾滲瀝液產量為3.5 m³/d，其COD_cr濃度為6000 mg/L，垃圾滲瀝液回噴至焚燒爐內進行處理。該項目新鮮垃圾的含水率為60%，詳細入爐垃圾組份見表1。

      平衡法已被納入ISO 18466:2016，并被聯合國氣候變化框架公約（United Nations Framework Convention on Climate Change, UNFCCC）更新至CDM方法學中用于計算垃圾組分中生物源碳和化石源碳的比例。平衡法將混合垃圾分為惰性組分、生物源碳類型垃圾、化石源碳類型垃圾和水等4個組分，通過計算5個質量平衡方程和1個能量平衡方程即可在線分析垃圾組分，方法所需數據可以從相關文獻或從垃圾熱解氣化焚燒發電廠常規測量的運行數據中獲得，無須對垃圾進行額外的采樣分析。平衡法不僅可以用于計算垃圾熱解氣化焚燒廠的總碳排放量，還可以對各組分的排放比例進行分析。

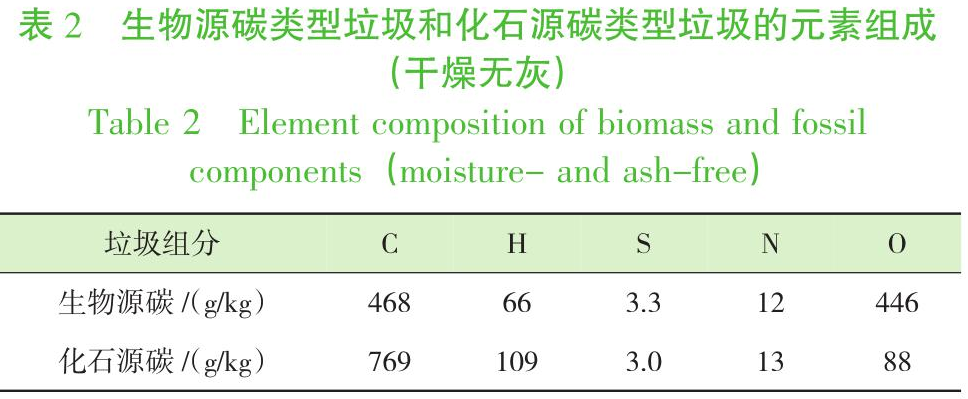

      由Fellner團隊基于歐洲垃圾組分測得的生物源碳類型垃圾包括：木材、紙張/紙板、花園（庭院）和公園垃圾、廚余垃圾、衛生紙、紡織品等；化學源碳類型垃圾包括：聚乙烯（Polyethylene，PE）、聚丙烯（Polypropylene，PP）、聚苯乙烯（Polystyrene，PS）、聚氯乙烯（Polyvinyl chloride，PVC）、聚對苯二甲酸乙二醇脂（Ethylene terephthalate，PET）、聚酰胺（Polyamide，PA）等，與IPCC法、CDM法垃圾組分的分類類型基本一致，是在全球范圍內都具有參考性的分類標準。且生物源碳和化石源碳中的各種類型的垃圾元素組成及其含量差距不大，因此歐洲的數據具有一定的代表性，可用于表征我國垃圾組分的元素特點，本研究參考了文獻【25】中的數據以試驗平衡法在我國的適用性，具體數值見表2。

△CCER方法學

      2014年1月23日，國家發改委氣候司備案通過“CM-072-V01：多選垃圾處理方式（第一版）”即CCER方法學，批準適用于碳排放交易試點市場中垃圾焚燒發電CCER項目的碳排放量計算。該方法學取自聯合國氣候變化框架公約（UNFCCC）“ACM0022 Alternative Waste Treatment Processes(Version 1.0)”，即CDM方法學，適用于1種或多種組合的垃圾處理項目活動，即堆制肥料或聯合堆肥、厭氧消化、熱處理、機械處理、氣化和焚燒，涉及簡歷基準線的方法學、監測的方法學、確定項目邊界的方法學和泄露估算、檢測計劃的制定和執行。

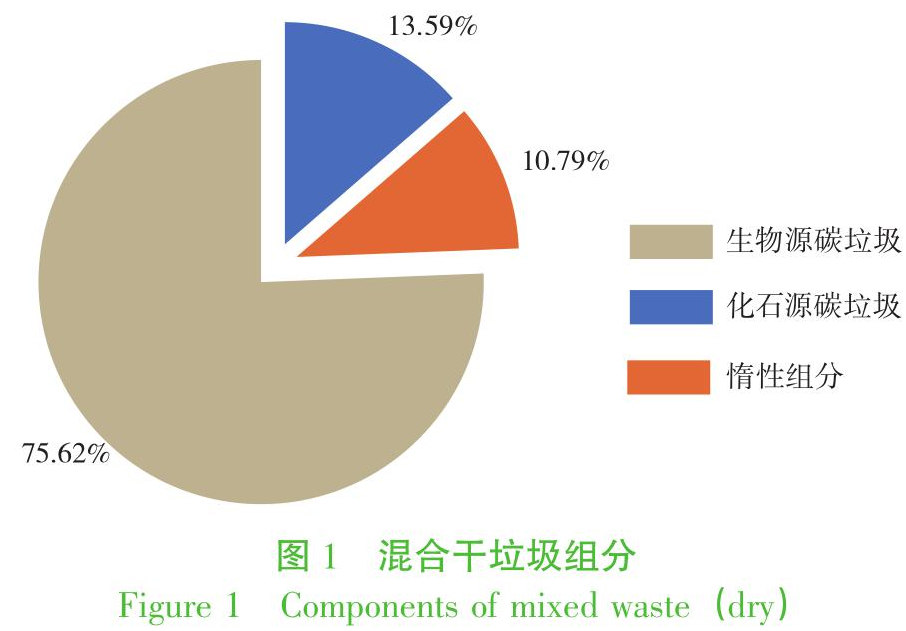

      以1 d為計算周期可得，在混合干垃圾中，生物源碳垃圾含量占75.62%（標準差為6.5%），化石源碳垃圾含量占13.59%（標準差為1.6%），惰性組分含量占10.79%（標準差為1.2%），見圖1。項目焚燒垃圾來源于項目周邊城市的生活垃圾，其中較高的廚余組分導致了較高的生物源碳比例，且較大的標準差說明生物源碳垃圾含量在一定范圍內的變化大于化石源碳垃圾和惰性組分。由垃圾熱解氣化焚燒產生的總碳排放量為15.24 tCO₂e/d，單位垃圾處理碳排放產生量為0.61 tCO₂e/t（標準差為0.02 tCO₂e/t），標準差較小，整體碳排放量在計算周期內變化不大，說明入爐焚燒前垃圾混合較均勻。其中，化石源碳燃燒所產生的CO₂排放量為0.28 tCO₂e/t，占45.9%；生物源碳燃燒所產生的CO₂排放量為0.33 tCO₂e/t，占54.1%。化石源碳質量占比小，但其燃燒效率高，熱值高，碳排放量大。由生物源碳燃燒所造成的碳排放量占總排放量的50%以上。生物碳源僅參與大氣循環，不納入碳排放清單，但同時可以產生電量，因此生物源碳的碳排放可視作碳減排量，由此可見垃圾熱解氣化焚燒處理過程的碳減排量十分可觀。

      由CCER方法學計算可得，10 a計入期內項目平均每年基準線排放量為5420.9 tCO₂e，總項目排放量為3005.3 tCO₂e，總減排量為2415.6 tCO₂e。計算得出10 a計入期內的項目碳排放量如表3所示。計入期內單位垃圾采用焚燒方式處理后的基準線排放量為0.53 tCO₂e/t，項目碳排放量約為0.29 tCO₂e/t，碳減排量0.24 tCO₂e/t。

趙磊等運用LCA方法學計算得1 t垃圾焚燒發電的碳減排量在0.6 tCO₂e以上。由于LCA法考慮了全生命周期過程的碳排放，因此具有較高的碳減排量。初金鳳對某日處理量為1000 t的垃圾焚燒發電廠進行了碳減排核算，該廠滲濾液的處理方式是厭氧處理，由CDM中ACM0022方法學得該廠年均碳減排量為62051 tCO₂e。本項目廢水采取回噴至爐內焚燒的處理方式，降低了項目的廢水處理排放，因此碳減排水平較高。

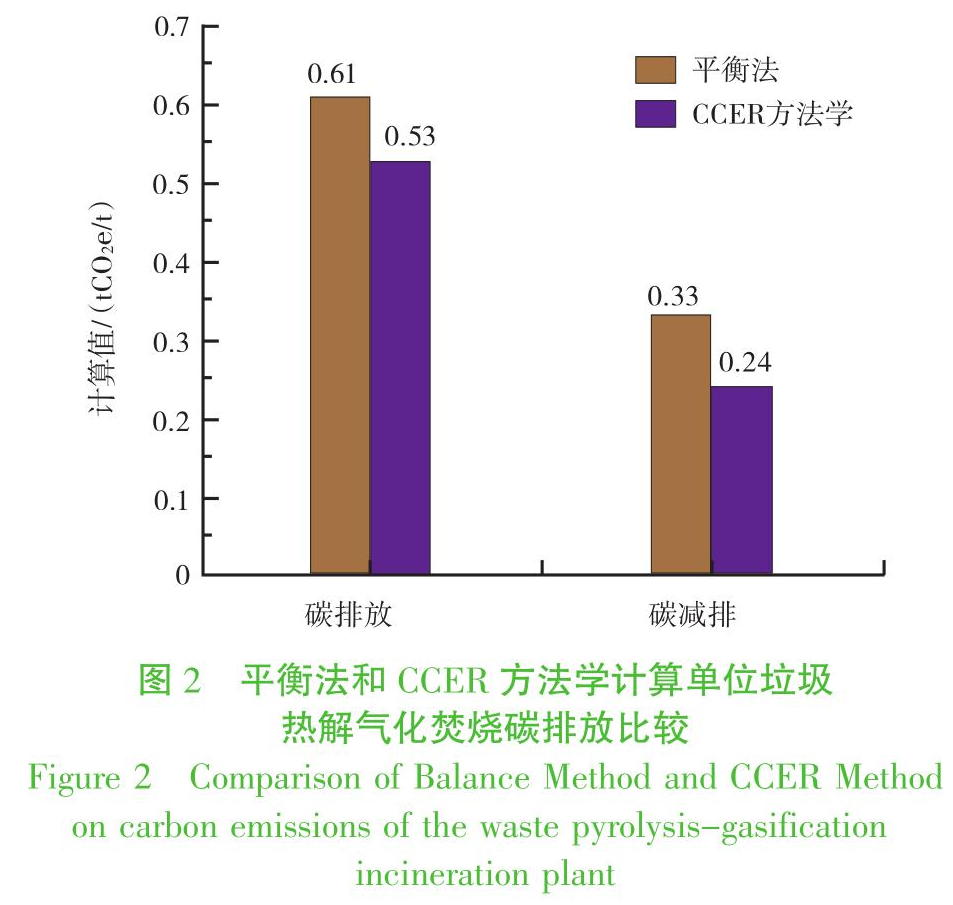

圖2比較了兩種方法學的碳排放量和減排量，通過分析計算結果，可以認為結果差異在可接受的范圍內，且可以互相補充。平衡法計算所得的碳排放量和減排量略高于CCER，其可能的原因如下所示。

      1）本研究的碳排放計算參考了歐洲垃圾組分中的元素含量，而我國生活垃圾組分與歐洲地區存在差異，其中，我國生活垃圾組分中廚余含量高達50%，而歐洲地區垃圾中的廚余含量僅為25%左右。因此，C、H、S、N、O等元素含量參考值對我國不完全適用，計算過程存在低估生物源碳含量的可能性。

      2）CCER方法學計算的計入期長達10 a，但垃圾采樣的時間跨度較小。由于生活垃圾隨季節和地域變化很大，存在樣品垃圾代表性不足的問題。

      然而，為了建立更為準確的平衡法，有必要對區域性的垃圾組分進行化學元素分析，得出區域垃圾中的C、H、S、N、O平均含量。

      運用奧地利維也納技術大學Fellner團隊提出的平衡法與CCER方法學對舟山市某處理量為28 t/d的小型垃圾熱解氣化焚燒廠的碳排放進行計算。計算結果顯示垃圾熱解氣化焚燒廠具有很好的碳減排效益，同時驗證了平衡法在我國的可用性。由平衡法計算得該廠單位垃圾處理產生的碳排放量為0.61 tCO₂e/t，其中，化石源碳碳排放為0.28 tCO₂e/t；生物源碳碳排放為0.33 tCO₂e/t，屬于碳減排。由CCER方法學計算所得的基準線排放量為0.53 tCO₂e/t；項目排放量為0.29 tCO₂e/t；項目減排量為0.24 tCO₂e/t。兩種方法學下的單位排放量及減排量的計算結果基本一致。對于垃圾處理過程，平衡法能實現實時計算碳排放、垃圾熱值、垃圾組分及各組分的發電比例，為CCER方法學中的項目排放量進行了補充。本研究的結果為我國開展生活垃圾焚燒廠溫室氣體碳排放核算提供了數據支撐和方法依據。此外，本研究計算所涉及的垃圾元素組成及其含量的參數主要基于文獻數據及經驗數據，盡管獲得的結果較為準確，但是有必要進一步對我國進行分區域分季節的垃圾組分及元素的測量和分析，獲得符合我國垃圾特征的參考值，以期獲得更為準確的碳排放計算結果。
